Cette option permet de définir les semelles filantes dans les vues 2D et 3D d'un modèle de structure. Les semelles filantes sont insérées dans les plans horizontaux de l’étage actif (en vue de dessus).
Pour commencer à définir la semelle, ouvrez la boîte de dialogue Semelle filante : définition en utilisant l'une des possibilités ci-dessous :
- Menu : Béton Coffrage > Définir > Semelle filante
- Ruban : ASD - Modèle > Eléments > Semelle filante
- Barre d'outils : Définir > Semelle filante
- Ligne de commande : RBCX_DEF_CONT_FOOT

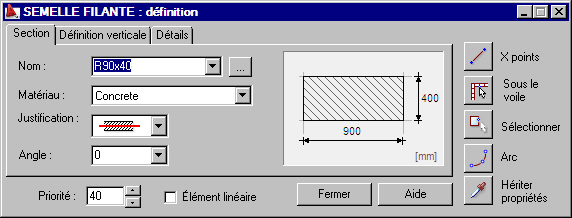

Utilisez les onglets de la boîte de dialogue Semelle filante : définition pour configurer les différents paramètres :
Pour Priorité, entrez une valeur définissant la priorité d'interpénétration (coupe d'ajustement) des éléments de structure qui se chevauchent.
La partie droite de la boîte de dialogue contient des icônes permettant de sélectionner le mode de définition graphique de la semelle filante.
- X points
: spécifiez le point initial et le point final d'une semelle filante rectiligne sur le plan d'un étage du bâtiment - Sous le voile
: définissez une semelle sous un voile déjà défini - Sélectionner
: utilisez ce bouton pour convertir les polylignes ouvertes et les arcs sélectionnés en semelles filantes - Arc
: spécifiez trois points successifs d'un arc appartenant à la semelle filante sur le plan d'un étage du bâtiment - Hériter propriétés
: utilisez ce bouton pour adopter les paramètres d'une semelle filante précédemment définie
