Après la définition du modèle de la structure, vous pouvez activer l’option permettant d’affecter l’annotation aux objets spécifiques de la structure. Les annotations des éléments de la structure sont possibles sur les plans (de l’étage ou des fondations) et sur les coupes.

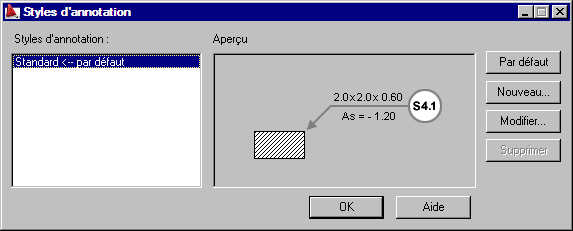

Pour définir le style d'annotation, ouvrez la boîte de dialogue Styles d'annotation en utilisant l'une des possibilités ci-dessous :
- Menu : Béton Coffrage > Styles > Styles d'annotations d'éléments
- Ruban : ASD - Plans > Paramètres > Styles > Styles d'annotations d'éléments
- Ligne de commande : RBCX_STYLE_LABEL
Le champ Styles d’annotation contient les styles définis pour l’annotation sélectionnée des éléments de la structure.
La zone Aperçu affiche la représentation graphique du style d’annotation des éléments de la structure.
Utilisez les boutons situés dans la partie droite de la boîte de dialogue pour gérer les styles d'annotation d'éléments :
- Par défaut – permet de sélectionner un style standard (par défaut)
- Nouveau : cliquez sur ce bouton pour ouvrir la boîte de dialogue Style d'annotation, qui permet de définir un nouveau style d'annotation
- Modifier : cliquez sur ce bouton pour ouvrir la boîte de dialogue Style d'annotation, dans laquelle vous pouvez modifier le style d'annotation
- Supprimer : cliquez sur ce bouton pour supprimer le style d'annotation sélectionné
