La boîte de dialogue Préférences de l'affaire permet de définir les paramètres des lignes de cote.
- Style de cote : sélectionné dans la liste des styles définis à l'aide des mécanismes d'AutoCAD (Remarque : il est impératif de sélectionner un style de cote).

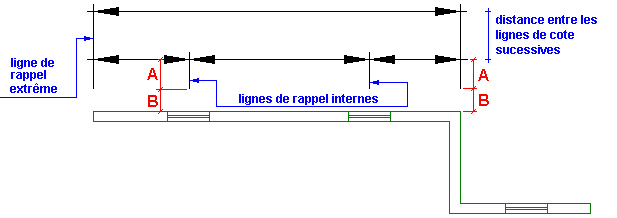

- Distance entre lignes (voir le dessin ci-dessous).
- Cote minimale : cette cote spécifie la valeur minimale mesurée sur l'impression. La cote n'est pas affichée si sa taille d'impression est inférieure à la valeur donnée (s'applique aux cotes simples et aux cotes de groupe).
- Distance des lignes auxiliaires : valeur de décalage par rapport à une ligne de cote (valeur A ci-dessous) ou par rapport à une pièce cotée (valeur B ci-dessous).
Définissez les paramètres de ligne de cote :
