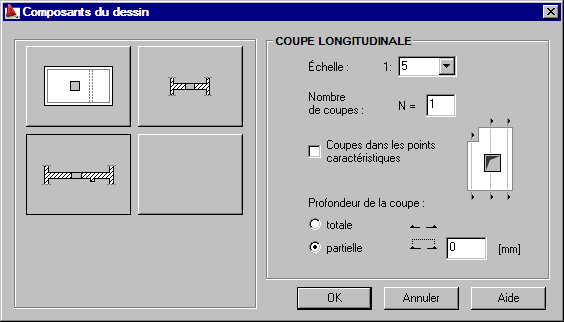

Composants du dessin

Cette boîte de dialogue permet de spécifier les dessins à générer (ainsi que leur échelle) pour les types d'éléments de structure sélectionnés.

Pour ouvrir la boîte de dialogue Composants du dessin, cliquez sur l'icône représentant un dessin généré dans la boîte de dialogue Présentation de dessin.

Le contenu de cette boîte de dialogue dépend du type d'élément de la structure pour lequel elle a été ouverte :

Poutre	Il est possible de générer les dessins suivants : Vue de face (élévation) Paramètres : Echelle Vue de dessus Paramètres : Echelle Vue - section Paramètres : Echelle  Nombre de coupes de la poutre  Profondeur de la coupe :   - totale (coupe sur la poutre entière)  - partielle (limitée à la valeur définie)  De plus, il est possible d’activer l’option Coupes dans les points caractéristiques, ce qui entraîne la génération des coupes en les points caractéristiques de la poutre (ouvertures, poutres aboutissantes, etc.).
Poteau	Il est possible de générer les dessins suivants : Vue de face (élévation) Paramètres :  Echelle  Vue latérale Paramètres : Echelle  ou Vue - section (plusieurs sections, définies horizontalement ou verticalement les unes par rapport aux autres) Paramètres : Echelle  Nombre de coupes du poteau Profondeur de la coupe :   - totale (coupe sur le poteau entier)  - partielle (limitée à la valeur définie)  De plus, vous pouvez activer l’option Coupe du poteau inférieur et Coupe du poteau supérieur, ce qui entraîne la génération des dessins des coupes du poteau au-dessus ou en dessous du poteau. Les coupes d’un poteau peuvent être présentées sur les dessins en rang (horizontalement l’un à côté de l’autre) ou en colonne (verticalement l’un à côté de l’autre).
Semelle isolée	Il est possible de générer les dessins suivants : Vue de dessus Paramètres :  Echelle  Vue de face Paramètres : Echelle  Vue latérale Paramètres : Echelle  ou Coupe transversale / longitudinale Paramètres : Echelle  Profondeur de la coupe :   - totale (coupe sur l'intégralité de la semelle isolée) - partielle (limitée à la valeur définie)
Catalogue de voiles	Il est possible de générer les dessins suivants : Vue de face (élévation) Paramètres :  Echelle  Vue de dessus Paramètres : Echelle  ou Coupe transversale / longitudinale Paramètres : Echelle  Nombre de coupes du voile Profondeur de la coupe :   - totale (coupe sur le voile entier) - partielle (limitée à la valeur définie)  De plus, il est possible d’activer l’option Coupes dans les points caractéristiques, ce qui entraîne la génération des dessins des coupes en les points caractéristiques du voile (ouvertures, voiles aboutissants, etc.).
Catalogue de semelles filantes	Il est possible de générer les dessins suivants : Coupe horizontale / verticale Paramètres : Echelle  Profondeur de la coupe :   - totale (coupe sur la semelle entière) - partielle (limitée à la valeur définie)  Vue de face (élévation) Paramètres :  Echelle
Dalle	Il est possible de générer les dessins suivants : Vue de dessus Paramètres : Echelle  ou Coupe longitudinale / transversale Paramètres : Echelle  Nombre de coupes de la dalle Profondeur de la coupe :   - totale (coupe sur la dalle entière) - partielle (limitée à la valeur définie)  De plus, il est possible d’activer l’option Coupes dans les points caractéristiques, ce qui entraîne la génération des dessins des coupes en les points caractéristiques de la dalle (ouvertures, sinuosité de la dalle, etc.).
Longrine	Il est possible de générer les dessins suivants : Vue de face Paramètres :  Echelle  Vue de dessus Paramètres : Echelle  Vue - section Paramètres : Echelle  Nombre de coupes de la longrine Profondeur de la coupe : - totale (coupe sur la longrine entière) - partielle (limitée à la valeur définie)  De plus, il est possible d’activer l’option Coupes dans les points caractéristiques, ce qui entraîne la génération des dessins des coupes en les points caractéristiques de la longrine (changement de la section de la longrine, etc.).
Catalogue de radiers	Il est possible de générer les dessins suivants : Vue de dessus Paramètres : Echelle  ou Coupe longitudinale / transversale Paramètres : Echelle  Nombre de coupes du radier Profondeur de la coupe :   - totale (coupe sur le radier entier) - partielle (limitée à la valeur définie)  De plus, il est possible d’activer l’option Coupes dans les points caractéristiques, ce qui entraîne la génération des dessins des coupes en les points caractéristiques du radier (sinuosité du radier, etc.).
Escalier	Il est possible de générer les dessins suivants : ou Vue de dessus / Vue latérale Paramètres : Echelle  Section transversale Paramètres : Echelle  Nombre de coupes de l'escalier Profondeur de la coupe :   - totale (coupe sur l'intégralité de l'escalier) - partielle (limitée à la valeur définie)
Couronne	Il est possible de générer les dessins suivants : Vue de face (élévation) Paramètres : Echelle  Vue - section Paramètres : Echelle  Profondeur de la coupe :   - totale (coupe sur l'intégralité de la couronne) - partielle (limitée à la valeur définie).
Linteau	Il est possible de générer les dessins suivants : Vue de face (élévation) Paramètres :  Echelle  Vue - section Paramètres : Echelle  Nombre de coupes du linteau Profondeur de la coupe :   - totale (coupe sur l'intégralité du linteau) - partielle (limitée à la valeur définie)
Groupe	Il est possible de générer les dessins suivants : Vue de face (élévation) Paramètres : Echelle  Vue de face Paramètres : Echelle  Vue de dessus Paramètres : Echelle  Coupe verticale Paramètres : Echelle  Nombre de coupes du groupe Profondeur de la coupe :   - totale (coupe sur l'intégralité du groupe) - partielle (limitée à la valeur définie)  De plus, il est possible d’activer l’option Coupes dans les points caractéristiques, ce qui entraîne la génération des dessins dans les coupes par points caractéristiques du groupe (changement de la section du groupe, etc.). Coupe horizontale Paramètres : Echelle  Nombre de coupes du groupe Profondeur de la coupe :   - totale (coupe sur l'intégralité du groupe) - partielle (limitée à la valeur définie)  De plus, il est possible d’activer l’option Coupes dans les points caractéristiques, ce qui entraîne la génération des dessins dans les coupes par points caractéristiques du groupe (changement de la section du groupe, etc.).

Si, pour la disposition des dessins et le type d’élément de la structure sélectionnés, la boîte de dialogue ci-dessus contient l’icône, cela signifie que ce champ ne contient aucun dessin.
