Dans l'onglet Composants de l'annotation de la boîte de dialogue Style d'annotation, vous pouvez définir différents paramètre, notamment les couleurs, l'épaisseur de ligne, la taille de police et le style de police de l'annotation des éléments.
Trois types d’annotations des éléments sont possibles :
- tous les éléments, excepté les dalles et les raiders:
|
1. |
Texte multiligne |
|
2. |
Annotation des éléments sous forme d’un texte sur la ligne de rappel |
|
3. |
Annotation des éléments sous forme d’un texte sur la ligne de rappel + pastille |
pour les dalles et les radiers :
|
1. |
Texte multiligne |
|
2. |
Annotation sous forme d’un texte multiligne sur la diagonale de la dalle |
|
3. |
Annotation dans la pastille sur la diagonale de la dalle |
Définissez les composants de l'annotation :
- Sous Nom du repère, spécifiez la couleur de police, le style et les paramètres de taille d'un nom de repère du Gestionnaire d'objets.
- Sous Texte de l'annotation, spécifiez la couleur de police, le style, la taille et la distance (par rapport à la ligne auxiliaire) d'une annotation d'élément de structure.
- Sous Ligne de rappel, définissez les paramètres de la ligne reliant une annotation d'élément de structure à l'élément de structure correspondant :
- Pour les poutres, les poteaux, les voiles, les semelles isolées et les semelles filantes, spécifiez la couleur, l'épaisseur, le motif de flèche et la taille de la flèche.
- Pour les dalles, spécifiez la couleur et l'épaisseur de la ligne.
Les options dans cette zone ne sont disponibles que si vous avez choisi la 2ème ou 3ème méthode d’annotation des éléments.
- Les options disponibles dans la zone Pastille permettent de définir les paramètres suivants de la pastille située à l’extrémité de la ligne unissant l’annotation de l’élément à cet élément : la couleur, l’épaisseur de la ligne, la forme de la pastille et la taille de l’annotation dans la pastille.
Les options dans cette zone ne sont disponibles que si vous avez choisi la 3ème façon d’annotation des éléments.
Des exemples d’annotations sont présentés sur les figures ci-dessous. Il est à noter que le nom du repère possède des paramètres de texte un peu différents de ceux du texte de l'annotation (la taille de la police est plus grande) :

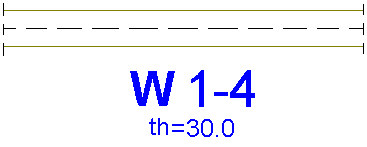

- L’annotation du voile à l’aide du 1er type d’annotation
- L’annotation de la semelle isolée à l’aide du 2ème type d’annotation

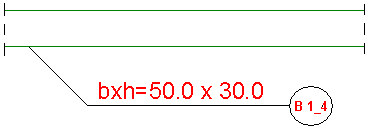

- L’annotation de la poutre à l’aide du 3ème type d’annotation
- L’annotation de la dalle à l’aide du 2ème type d’annotation
