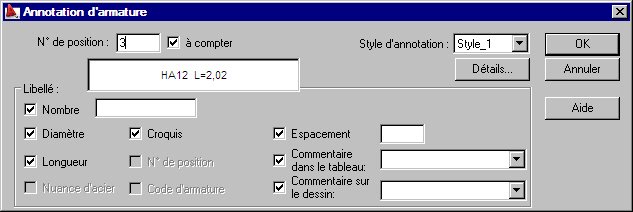

Les options dans cette boîte de dialogue permettent de définir l’annotation des armatures. Vous pouvez le faire en désactivant les variables actives initialisées à partir de la syntaxe définie. Une fois la forme de l'armature définie, la boîte de dialogue suivante s'affiche :
REMARQUES :
- l’annotation de la forme des armatures n’est possible que pour la position simple, c’est-à-dire, il n’est pas possible d’annoter simultanément deux barres ou plus
- le champ d’édition Nombre permet de saisir, à l’aide du clavier, la quantité des armatures qui sera directement prise en compte dans la nomenclature d’armature. le nombre de barres peut être présenté sous forme d’une équation, par exemple 5*(3+7)
- dans le champ d’édition Espacement, vous pouvez saisir les valeurs de la répartition, même si elle n’a pas été effectuée. Ce champ est éditable, à condition que la variable "%spa" soit présente dans le style d'annotation des armatures. C’est un paramètre statique (information) ; Il peut être appliqué aux nomenclatures d'armatures qui incluent le paramètre d'espacement. Cependant, si vous avez saisi une valeur d'espacement dans ce champ, la valeur figurant dans la boîte de dialogue sera prise en compte dans la nomenclature, quelles que soient les valeurs réelles d'espacement des barres dans l'élément de structure.
- Sélectionnez l'option Active pour inclure l'armature concernée dans la nomenclature. Cela signifie que pour les armatures annotées pour la première fois, cette option sera active. Dans le cas où vous annoteriez la même armature pour la deuxième fois, l’option est désactivée de façon automatique. Cela empêche, dans le cas de la seconde annotation de la même armature, de dédoubler le nombre d'armatures calculé lors de la création de la nomenclature des barres ; l'annotation de l'armature active et non active peut différer sur le dessin créé. Pour cela, vous disposez des options appropriées dans la boîte de dialogue Annotation de forme d'armature.
- les champs Commentaire sur le dessin et Commentaire dans le tableau permettent d’ajouter un texte voulu à l’annotation des armatures (en le saisissant au clavier) ; le commentaire sera présenté respectivement sur les dessins (pris en compte dans les annotations des barres sur le dessin) et dans le tableau (pris en compte uniquement dans le tableau de nomenclature d’armature) ; le texte saisi sera mémorisé (sur la liste de sélection) et vous pourrez l’utiliser ultérieurement ; vous pouvez aussi utiliser le texte importé à partir de la bibliothèque des textes standard. Ces descriptions prennent le style de l’annotation d’armature. Le commentaire peut être réparti sur plusieurs lignes. Dans ce cas, les mécanismes disponibles dans AutoCAD® sont mis en œuvre. Le commentaire avec la ligne de rappel et la pastille constituent un seul objet. Pour modifier ce type d'objet (par translation, rotation, etc.), utilisez les poignées disponibles, représentées par de petits carrés présents au niveau des points caractéristiques des objets indiqués. Pour ce faire, utilisez l'option Décomposer. Le nombre de poignées figurant dans les annotations peut être augmenté.
- Le choix du style d'annotation s'effectue dans la liste de sélection Style d'annotation. Celle-ci contient tous les styles d'annotation définis pour ce type d'armature (le premier style figurant dans la liste est le style par défaut sélectionné dans la boîte de dialogue Annotation de forme d'armature). Avant d'insérer une annotation d'armature dans un dessin, vous pouvez modifier les paramètres du style d'annotation. Pour ce faire, cliquez sur Détails… afin d'ouvrir la boîte de dialogue Annotation d'armature, dans laquelle vous pouvez modifier le style (Remarque : les modifications apportées au style d'annotation s'appliquent uniquement à la description d'armature en question).
Remarque : L'état de sélection des options mentionnées ci-dessus dépend de la syntaxe d'annotation définie disponible dans
Annotation de forme d'armature. Par exemple, si vous voulez que l'annotation de la barre d'armature contienne le schéma de la barre, ouvrez la boîte de dialogue Annotation de forme d'armature, sélectionnez l'annotation d'armature (par exemple Forme de la barre), cliquez sur Modifier, activez l'option figurant dans l'onglet Syntaxe de l'annotation, puis cliquez sur le bouton fléché. La variable contenant le schéma de la barre est alors ajoutée au champ d'édition de l'annotation. Pour terminer l'opération, cliquez sur Ajouter.
