Répartition des treillis - mode automatique

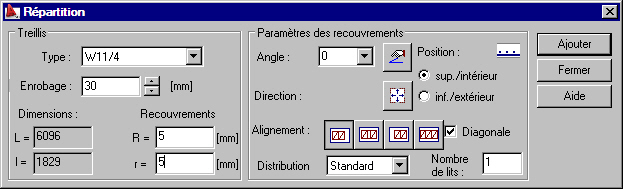

Après la sélection du mode automatique de définition des treillis et un clic sur le bouton OK dans la boîte de dialogue Répartition surfacique - treillis, le logiciel ouvre la boîte de dialogue présentée sur la figure ci-dessous.

Les options disponibles dans cette boîte de dialogue servent à paramétrer la répartition dans la zone définie :

1. dans la zone Treillis, vous pouvez sélectionner le type de treillis soudé dans la liste ; le contenu de la liste dépend de la norme BA sélectionnée dans la boîte de dialogue Préférences de l'affaire (de même que pour les barres) ; après la sélection du type de treillis soudé, les champs du fichier fabric_xxxx (où xxxx remplace le nom de la base de treillis) disponible dans le répertoire DATA sont remplis automatiquement
   Remarque : il est possible de modifier la base de treillis ou d’ajouter les propres types de treillis dans le fichier de bases de treillis – les nouveaux enregistrements doivent avoir la même description que les enregistrements existant dans la base) :

   enrobage du TS

   L et l : dimensions totales du panneau de treillis (il est possible de réduire les dimensions, mais il n'est pas possible de les augmenter)

   R et r : recouvrements du treillis ; ces dimensions sont affectées au treillis donné et elles sont enregistrées dans la base de treillis

2. dans le champ Paramètres de répartition, vous pouvez définir les options suivantes :
   • Angle d'inclinaison du treillis la liste de sélection contient les valeurs de l'angle (la valeur de l'angle peut être modifiée) ; un clic sur permet de lire la valeur de l'angle d'inclinaison du bord du contour directement à partir du dessin
   • Direction : vous devez indiquer à partir de quel bord du contour le logiciel commencera la répartition des treillis ; un clic sur permet de changer la position du point initial de la répartition des treillis ; le bord à partir duquel la répartition commence est identifié sur le dessin à l'aide du symbole
   • Alignement : permet de définir vers quel bord les treillis seront ajustés :

      : alignement sur le premier bord

      : après la sélection de cette option, un champ d'édition de la définition du recouvrement des treillis devient inaccessible ; cela signifie que les longueurs sont automatiquement augmentées de façon à ce les treillis soient alignés vers les deux côtés

      : alignement sur le deuxième bord (opposé)

      : aligner sur deux bords ; si cette option est choisie, les champs d'édition de définition du recouvrement des TS deviennent inaccessibles

   • si vous activez l'option Diagonale, la position de la diagonale dans la répartition sera changée (à moins que la diagonale soit présentée dans la répartition)
   • Nombre de lits : informations destinées uniquement à la nomenclature de treillis soudés suivante
   • Position (sup./intérieur, inf./extérieur) : ce paramètre définit la position et la présentation des treillis
   • Regroupement : si cette option est activée, les treillis dont les paramètres sont identiques et qui sont positionnés l'un à côté de l'autre (leurs bords se touchent) sont présentés comme un seul objet ; cela permet de rendre le dessin plus clair et lisible
   • Répartition : permet de sélectionner une des trois possibilités :

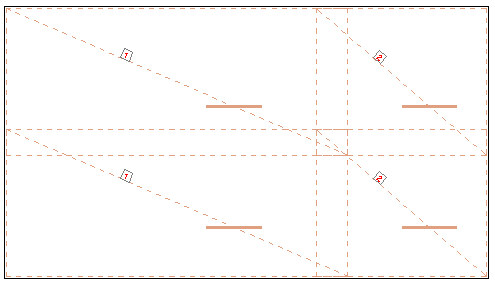

     • Répartition standard : représentée sur la figure ci-dessous

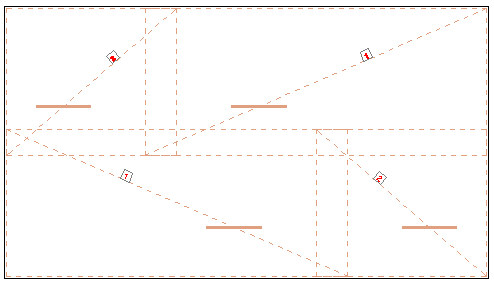

     • Répartition par moitiés et en alterné : les treillis soudés sont déplacés d'une demi-longueur l'un par rapport à l'autre afin que les recouvrements de plusieurs treillis ne soient pas concentrés dans le même point (voir les dessins suivants)

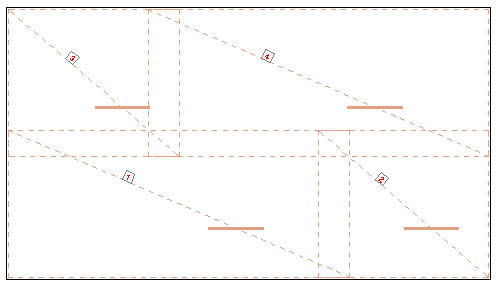

       o    Répartition par moitiés



       o    Répartition en alterné

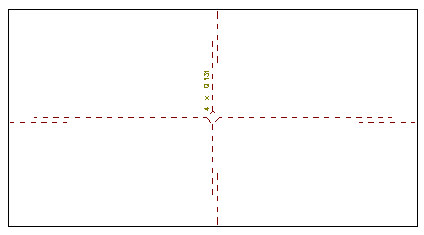

Il est possible d’utiliser la présentation simplifiée des treillis soudés ; la figure ci-dessous présente le mode simplifié de la présentation d’un TS généré
