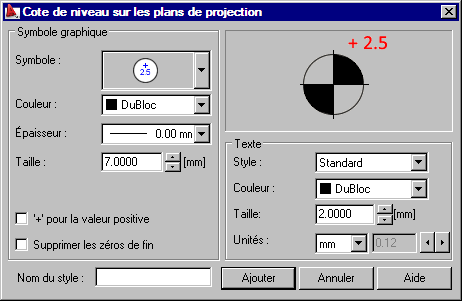

La boîte de dialogue sert à définir/modifier le style de la cote de niveau sur les plans de projection.
Pour afficher la boîte de dialogue Cote de niveau sur les plans de projection, procédez comme suit :
- Dans la boîte de dialogue Styles des symboles, pour Symbole, sélectionnez Cote de niveau sur les plans de projection.
- Cliquez sur Nouveau ou sur Modifier.
Spécifiez la cote de niveau sur les paramètres de plan :
- Sous Symbole graphique, définissez le type, la couleur et la taille du symbole, ainsi que l'épaisseur de la ligne.
-
'+' pour la valeur positive : si vous activez cette option, la valeur du nombre présenté dans la cote du niveau est supérieure à zéro.
-
Supprimer les zéros de fin : si cette option est activée, au cas où des zéros (un ou plusieurs) suivent les nombres situés après la virgule, ils sont supprimés (au lieu du nombre 12,2300, le nombre 12,23 est inscrit).
-
- Les options disponibles dans la zone Texte concernent l’annotation du niveau situé dans la cote de niveau. Vous pouvez également sélectionner une unité de mesure et la précision de la valeur (nombre de décimales).
- Pour Nom du style, entrez le nom du style de la cote de niveau, puis cliquez sur Ajouter.
