Cette option permet de définir/modifier les symboles des axes, niveaux et coupes utilisés dans les éléments de la structure BA. L’option est disponible :
- Menu : Béton Armatures > Eléments graphiques > Styles des éléments graphiques
- Ruban : ASD - Béton Armatures > Paramètres > Styles des éléments graphiques
- Ligne de commande : RBCT_DEF_SYMBOL_STYLE

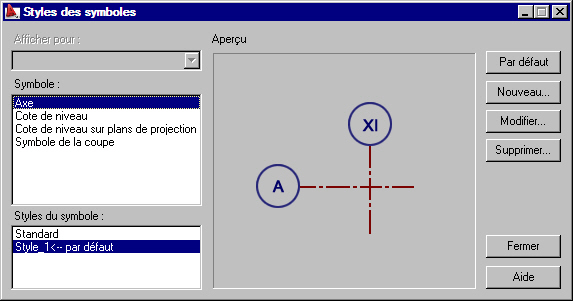

Après le lancement de l’option, la boîte de dialogue Styles des symboles est affichée.
Les types de symboles utilisés pour les éléments des structures BA (présentés dans la zone Symbole dans la boîte de dialogue ci-dessus) disponibles :
- symbole de l’axe
- Cote de niveau
- Cote de niveau sur plans de projection
- symbole du profilé.
Pour chaque symbole dans le logiciel, un style par défaut a été défini. Après la sélection du type et du style de symbole dans la partie centrale de la boîte de dialogue (zone Aperçu), la vue courante du symbole de l’axe, du niveau ou de la section est présentée.
Dans la partie droite de la boîte de dialogue (outre les boutons standard OK, Annuler et Aide) les boutons suivants sont disponibles :
- Par défaut – permet de définir le style sélectionné comme style standard (par défaut)
- Nouveau : cliquez sur ce bouton pour ouvrir les boîtes de dialogue Axe, Cote de niveau, Cote de niveau sur plans de projection ou Symbole de la coupe, dans lesquelles vous pouvez définir un nouveau style pour le type de symbole sélectionné (à partir du style existant)
- Modifier : cliquez sur ce bouton pour ouvrir les boîtes de dialogue Axe, Cote de niveau, Cote de niveau sur plans de projection ou Symbole de la coupe, dans lesquelles vous pouvez modifier un type de symbole sélectionné
- Supprimer – supprime le style sélectionné de la liste des styles disponibles dans la zone Styles du symbole.
