La boîte de dialogue sert à définir le mode d’annotation des armatures sur les plans de construction des éléments. Les annotations des armatures sont configurées séparément pour chaque type de vue de l’élément (vue, coupe).

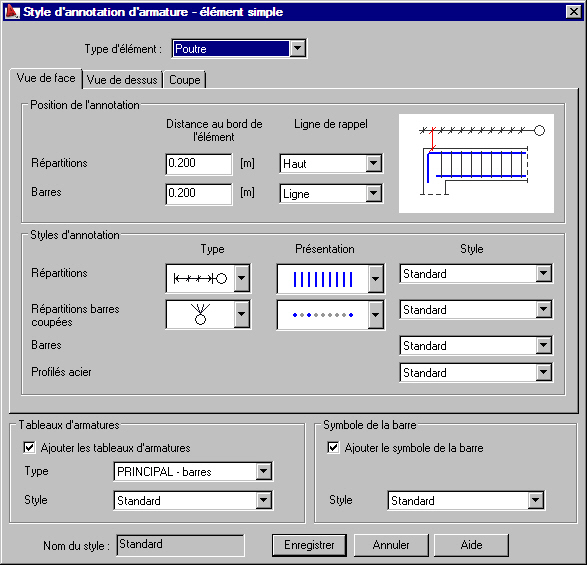

Pour afficher la boîte de dialogue Annotation d'armature, procédez comme suit :
- Dans la boîte de dialogue Gestionnaire de modèles de dessin, pour Composants du dessin, sélectionnez Annotation d'armature.
- Cliquez sur Nouveau ou sur Modifier.
Pour Nom du style, entrez le nom du style de composant et cliquez sur Enregistrer (option disponible uniquement lors de la création d'un style et non lors de la modification d'un style existant).
La partie supérieure de la boîte de dialogue contient la liste de sélection dans laquelle vous pouvez choisir le type d’élément de la structure (poutre, poteau, semelle isolée, etc. ) pour lesquelles vous voulez définir le mode d’annotation des armatures.
Les onglets relatifs aux vues spécifiques de l’élément contiennent les options de configuration de la Position de l’annotation et les Styles d’annotation.
En ce qui concerne les paramètres de la position de l’annotation, ils peuvent être différents pour la répartition des barres et pour les barres simples. Dans les champs d’édition, vous pouvez définir les distances des annotations à partir des bords de l’élément (en unité de travail du modèle). Dans les champs de sélection, il est possible de définir la position de l’annotation de la répartition des barres et le type de ligne de rappel pour les barres simples.
Les paramètres relatifs aux styles d’annotation peuvent être différents pour chaque type d’armature présenté. Pour la répartition des barres, vous pouvez choisir le type d’annotation, le mode de présentation des barres réparties et le style d’annotation. Pour les barres et les profilés acier vous pouvez définir le style d’annotation déterminé dans les préférences du programme.
La partie inférieure de la boîte de dialogue affiche les paramètres relatifs à la génération du tableau des armatures et aux symboles des barres sur les dessins créés. Il est possible de choisir le type de nomenclature d'armature et son style conformément aux paramètres définis dans le fichier DWT d'Autodesk AutoCAD Structural Detailing - Reinforcement.
Si vous sélectionnez le style des symboles de barres voulu, les symboles des barres seront ajoutés à la vue ou à la coupe de l’élément sur le plan d’armature.
