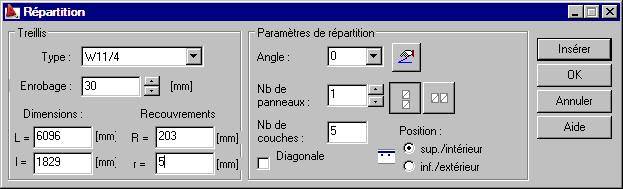

Après la sélection du mode manuel de définition des treillis et un clic sur le bouton OK dans la boîte de dialogue Répartition surfacique - Treillis, la boîte de dialogue suivante s'affiche :
Les options disponibles dans cette boîte de dialogue servent à paramétrer la répartition dans la zone définie :
- dans la zone Treillis, vous pouvez sélectionner le type de treillis soudé dans la liste ; le contenu de la liste dépend de la norme BA sélectionnée dans la boîte de dialogue Préférences de l'affaire (de même que pour les barres) ; après la sélection du type de treillis soudé, les champs du fichier fabric_xxxx (où xxxx remplace le nom de la base de treillis) disponible dans le répertoire DATA sont remplis automatiquement Remarque : il est possible de modifier la base de treillis ou d’ajouter les propres types de treillis dans le fichier de bases de treillis – les nouveaux enregistrements doivent avoir la même description que les enregistrements existant dans la base) :
enrobage du TS
L et l : dimensions totales du panneau de treillis (il est possible de réduire les dimensions, mais il n'est pas possible de les augmenter)
R et r : recouvrements du treillis ; ces dimensions sont affectées au treillis donné et elles sont enregistrées dans la base de treillis
- dans le champ Paramètres de répartition, vous pouvez définir les options suivantes :
Angle d'inclinaison du treillis la liste de sélection contient les valeurs de l'angle (la valeur de l'angle peut être modifiée) ; un clic sur
permet de lire la valeur de l'angle d'inclinaison du bord du contour directement à partir du dessin Nombre de panneaux : l'option permet de saisir plusieurs panneaux de treillis simultanément ; si le nombre de panneaux est supérieur à 1, deux icônes deviennent disponibles :
et
