Cette boîte de dialogue permet de définir les paramètres de la représentation graphique des vues et des sections transversales d'un coffrage d'éléments (ou de profilés acier).
Pour afficher la boîte de dialogue Représentation graphique (ou Représentation graphique des profilés acier), procédez comme suit :
- Dans la boîte de dialogue Annotation de forme d'armature pour Annotation d'armature, sélectionnez Représentation graphique (ou Profilé acier - Représentation).
- Cliquez sur Nouveau ou sur Modifier.
Pour Nom du style, entrez le nom du style de composant et cliquez sur Enregistrer (option disponible uniquement lors de la création d'un style et non lors de la modification d'un style existant).
Utilisez les onglets de la boîte de dialogue Représentation graphique (ou Représentation graphique des profilés acier) pour configurer les paramètres suivants :

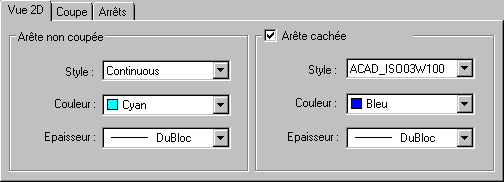

- Vue 2D : utilisez les options de cet onglet pour définir les paramètres de style, de couleur et d'épaisseur d'une arête non coupée et d'une arête cachée en 2D

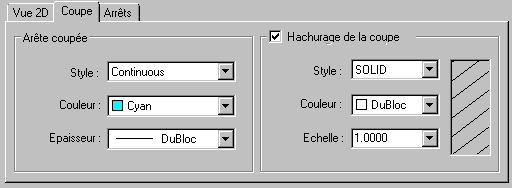

- Coupe : utilisez les options de cet onglet pour définir les paramètres de vue en coupe
o Arête coupée : style, couleur et épaisseur
o Hachurage de la coupe : style, couleur et échelle

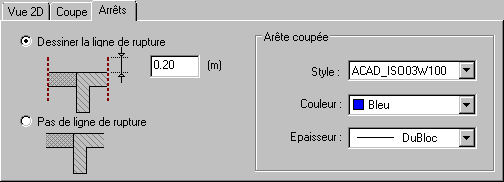

- Arrêts : utilisez les options de cet onglet pour indiquer si une ligne d'arrêt doit ou non être affichée et définir les paramètres de style, de couleur et d'épaisseur de la ligne d'arrêt
