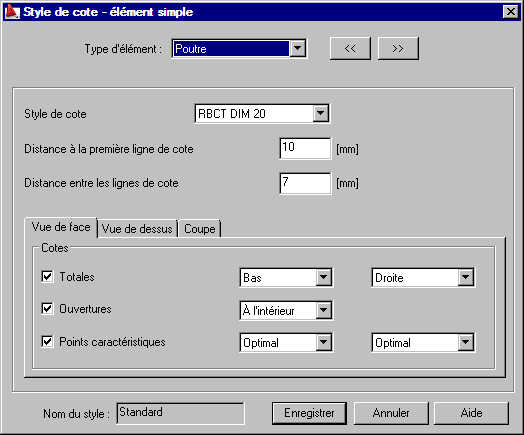

La boîte de dialogue sert à définir le mode de cotation des plans de construction des éléments. Les lignes de cotation sont configurées séparément pour chaque type de vue de l’élément (vue, coupe).
Pour afficher la boîte de dialogue Styles de cote, procédez comme suit :
- Dans la boîte de dialogue Gestionnaire de modèles de dessin, pour Composants du dessin, sélectionnez Style de cotation.
- Cliquez sur Nouveau ou sur Modifier.
Pour Nom du style, entrez le nom du style de composant et cliquez sur Enregistrer (option disponible uniquement lors de la création d'un style et non lors de la modification d'un style existant).
La partie supérieure de la boîte de dialogue contient la liste de sélection dans laquelle vous pouvez choisir le type d’élément de la structure (poutre, poteau, semelle isolée, etc. ) pour lesquelles vous voulez définir les paramètres de la cotation.
Les styles de cotation définis dans AutoCAD® peuvent être sélectionnés dans la liste de sélection. Les champs d’édition permettent de configurer la distance entre les lignes de cote.
Les onglets relatifs aux vues spécifiques, vous pouvez définir la position de la cote totale et, en option, les cotations des ouvertures et des points caractéristiques de l’élément.
