Répartition libre

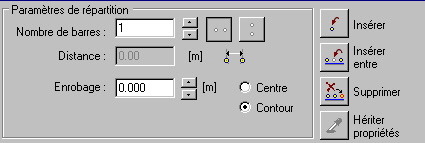

Lorsque vous cliquez sur , la boîte de dialogue Armature coupée s'affiche :

Cette méthode est utilisée, quand les méthodes de répartition standard ne sont pas efficaces. Grâce à cette méthode, vous pouvez placer une barre ou un groupe de barres de façon libre, à partir de la répartition effectuée au préalable ; vous pouvez également définir la répartition de façon indépendante. Cette méthode permet de répartir une ou plusieurs barres à la fois. Si vous insérez au moins deux barres à la fois, vous pouvez définir la distance entre les deux barres ainsi que leur orientation (horizontale ou verticale ) lors de l'insertion. Afin de répartir les barres avec plus de précision, vous pouvez utiliser les points caractéristiques (points caractéristiques d'AutoCAD^®).

Si vous avez défini les barres en tant que verticales et que vous utilisez les points caractéristiques pour les armatures, il faut se rappeler que les barres seront toujours orientées perpendiculairement à l’axe de la barre / branche.

La partie droite de la boîte de dialogue regroupe des icônes définissant les méthodes de répartition suivantes :

• Insérer : cette option permet de commencer la définition de la répartition ; la définition consiste à indiquer les positions successives des armatures. Pour simplifier la saisie, vous pouvez utiliser les points caractéristiques/points d'accrochage d'AutoCAD^®). Il est également possible de définir la répartition à partir de la ligne de commande.
• Insérer entre : cette option permet d'indiquer deux armatures coupées et d'insérer entre elles une barre ou un groupe de barres. Lors de la saisie le la barre entre les barres indiquées, l’ordre des barres est modifié ; si les deux barres sélectionnées ont été insérées à l’aide des points caractéristiques, les barres saisies doivent se comporter comme les barres de base ; sinon, les barres ajoutées seront insérées sur la ligne droite entre les barres existantes.
• Supprimer : cette option permet de supprimer la barre sélectionnée.

Ligne de commande (répartition libre)

Type de répartition : [Régulier / Automatique / Libre] Libre

Indiquer point d’insertion ou [Changer paramètres / Insérer entre / Supprimer / Snap / Annuler]

   Changer paramètres [Nombre de barres / Espacement / Orientation]

      Nombre de barres <2> : 1

      Espacement <0.12> : 0.18

      Orientation <V> : H

   Insérer entre

      Spécifiez la première barre, Spécifiez la dernière barre ou [Annuler]

   Supprimer

      Indiquez la barre ou [Annuler]
