Cette option permet de définir la répartition des armatures dans un élément de la structure BA. L’option est disponible :
- Menu : Béton Armatures > Armature coupée
- Ruban : ASD - Béton Armatures > Armatures-définition > Armature coupée
- Barre d'outils : Définition - Barres > Armature coupée
- Ligne de commande : RBCR_DISTRIBUTION_POINT
La boîte de dialogue s’affiche, si vous avez sélectionné la barre, ou bien, dans la ligne de commande, vous avez saisi le numéro de position d’armature (par défaut, le logiciel propose le numéro de la barre précédemment définie) :
- si vous avez sélectionné l'option Armature principale, les données suivantes s'affichent :
- diamètre
- numéro de position
- longueur de barre adéquate
- si vous avez sélectionné les armatures de répartition, les champs dans la boîte de dialogue sont renseignés par les données suivantes :
- diamètre
- numéro de position (les deux paramètres ne sont pas accessibles)
champ d'édition (permettant de définir la longueur de l'armature)
La boîte de dialogue peut être également ouverte de façon automatique à partir de la boîte de dialogue de définition de la répartition des armatures. La boîte de dialogue est alors ouverte en mode de définition des armatures principales et contient le diamètre, numéro de position et la longueur appropriée de la barre (les paramètres ne sont pas accessibles).

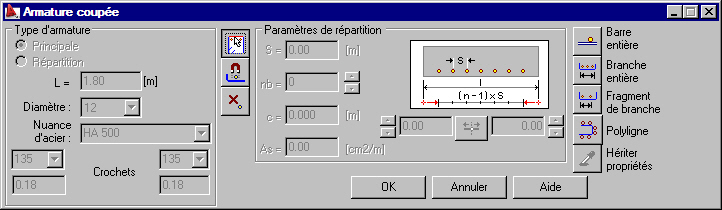

Après un clic sur cette option, la boîte de dialogue ci-dessous s’affiche :
Cette boîte de dialogue est divisée en trois parties principales :
- la partie gauche de la boîte de dialogue (zone Type d’armature) contient les informations de base concernant les armatures :
- type d'armature : principale, répartition
- champ d'édition permettant de définir la longueur de l'armature
- diamètre des armatures
De plus, l’information concernant les crochets aux extrémités des barres d’armature (origine et extrémité de la barre) est disponible.
- la partie centrale de la boîte de dialogue regroupe trois icônes ; si vous cliquez sur ces icônes, le contenu de la zone Paramètres de répartition change :
Remarque : La répartition automatique et libre des armatures sont conjuguées, par contre, la répartition régulière ne peut pas être liée à la répartition automatique et libre des armatures
- la partie droite de la boîte de dialogue contient les icônes qui servent à sélectionner le mode de définition graphique ; un clic sur une des ces icônes lance différents modes de l’interface graphique.
:
:
: La boîte de dialogue est affichée tout le temps lors de la définition de la répartition des armatures, ce qui permet de modifier les paramètres au cours de l’opération de définition. Il est possible d’utiliser toutes les méthodes de répartition pour un numéro de position.
La répartition du numéro de position est finie après un clic sur le bouton OK. Après cela, vous allez définir l’annotation de la répartition.
