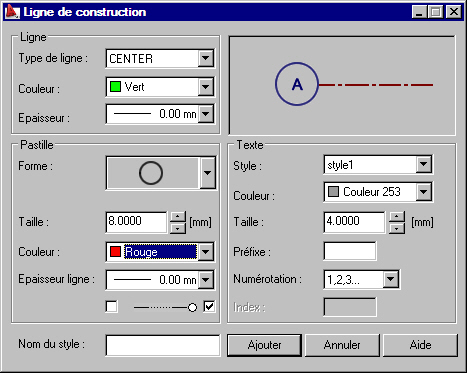

La boîte de dialogue sert à définir/modifier le style de la ligne de construction. Après avoir choisi un style d'axe dans le champ Symbole, cliquez sur Nouveau ou Modifier dans la boîte de dialogue Styles des symboles pour ouvrir la boîte de dialogue suivante :
Dans la zone Axe, vous pouvez définir les paramètres de l'axe sur le dessin : type de ligne, couleur et épaisseur.
Dans la zone Pastille vous pouvez définir les paramètres de la pastille de l'annotation de l'axe : forme de la pastille, taille, couleur et épaisseur de la ligne de la pastille. Les formes de pastille suivantes sont disponibles : cercle, ellipse, carré, octogone. La partie inférieure de cette zone comprend les options permettant d’activer/désactiver la pastille aux extrémités de la ligne de construction.
Les options disponibles dans la zone Texte concernent la description de l’axe de construction située dans la pastille. Les paramètres suivants sont définis : style, couleur et taille de police. En outre, il est possible de choisir un préfixe d'axe de construction et un type de numérotation : lettres (A, B, C), chiffres de type 1, 2, 3, chiffres de type I, II, III ou toute autre désignation (après sélection de l'option Définir).
Pour ajouter une nouvelle annotation de l’axe de construction, il faut entrer le nom du style d’annotation (dans le champ Nom) et cliquer sur le bouton Ajouter.
