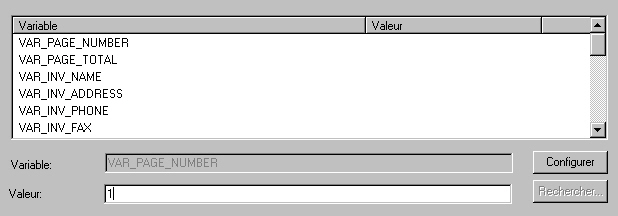

Après la sélection de l'option Paramètres dans l'arborescence disponible dans la partie gauche de la boîte de dialogue Gestionnaire d'impression du tableau, la partie droite de la boîte de dialogue prend l'aspect affiché sur la figure ci-dessous.
Cette boîte de dialogue contient toutes les variables définies les noms dans le système et de ces variables.
Les variables servent à formater l’en-tête et le pied de page de l’impression :
VAR_PAGE_NUMBER - variable permettant d’affecter la page d’impression actuelle. Le texte affecté à la variable précédera le nombre total de pages, si la variable VAR_PAGE_TOTAL sera utilisée (p. ex. si vous utilisez la valeur la valeur "Page VAR_PAGE_NUMBER ", la page sera imprimée sous forme : Page 1, Page 2, etc.)
VAR_PAGE_TOTAL - la valeur de cette variable définit le nombre total de pages imprimées. Le texte qui lui sera attribué peut être précédé du numéro de la page courante, si la variable VAR_PAGE_NUMBER est utilisée.
VAR_DATE, VAR_TIME - à ces variables, vous pouvez affecter un texte quelconque et la combinaison des mots-clés suivants (cela permet d’imprimer la date ou l’heure précise). Les formats admissibles sont :
%A : nom complet du jour de la semaine (Lundi)
%a : nom abrégé du jour de la semaine (Lun)
%B : nom complet du mois (Janvier)
%b : nom abrégé du mois (Jan)
%c : présentation standard de la date et du temps
%d : jour du mois (01-31)
%H : heure (horloge de 24 heures) (00-23)
v%I : heure (horloge de 12 heures) (01-12)
%j : numéro du jour dans l'année (001-366)
%M : minute (00-59)
%m : mois (01-12)
%p : équivalent national des abréviations anglaises AM / PM
%S : seconde (00-59)
%U : numéro de la semaine dans l'année (premier jour : dimanche) (00-53)
%W : numéro de la semaine dans l'année (premier jour : lundi) (00-53)
%w : jour de la semaine (0-6, dimanche correspond à 0)
%X : présentation standard du temps
%x : présentation standard de la date
%Y : année et siècle
%y : année sans siècle (00-99)
%Z : nom du fuseau horaire
%% : signe de pourcentage
La représentation standard de la date correspond à la chaîne de variables suivante : %a %b %d %Y
La chaîne suivante de variables correspond à la représentation standard de l'heure : %H:%M:%S
La chaîne suivante de variables correspond à la représentation standard de la date et de l'heure : %a %b %d %H:%M:%S %Y.
Les autres variables, énumérées ci-dessous, ne contiennent pas d’autres valeurs que des textes qui leur ont été affectés par l’utilisateur. Leurs noms ne servent qu’à la classification aisée lors du formatage.
Dans le logiciel Autodesk AutoCAD Structural Detailing - Reinforcement, les variables suivantes relatives à l'impression peuvent être utilisées :
VAR_INV_NAME - nom de l'investisseur
VAR_INV_ADDRESS - adresse de l'investisseur
VAR_INV_PHONE - téléphone de l'investisseur
VAR_INV_FAX - fax de l'investisseur
VAR_INV_EMAIL - adresse de la messagerie de l'investisseur
VAR_OFF_NAME - nom du bureau d'études
VAR_OFF_ADDRESS - adresse du bureau d’études
VAR_OFF_PHONE - téléphone du bureau d’études
VAR_OFF_FAX - téléphone du bureau d’études
VAR_OFF_EMAIL - adresse de la messagerie du bureau d’études
VAR_SCALE - échelle du dessin
VAR_DRAW_NAME - nom du dessin
VAR_FILE - nom du fichier DWG avec le dessin
VAR_DESIGNER - projeteur
VAR_VERIF - vérification
VAR_PROJ_NAME, VAR_PROJ_NUM
VAR_REV_NAME, VAR_REV_NUM
VAR_LOGO - chemin d'accès du fichier *.bmp.
Ces variables peuvent être aussi utilisées lors de la création des présentations d’impression personnelles. Pendant la création d’une telle présentation, le logiciel remplira automatiquement les variables par les valeurs déterminées dans le gestionnaire d’impression des tableaux.
Dans le logiciel Autodesk AutoCAD Structural Detailing - Steel, les variables suivantes relatives à l'impression peuvent être utilisées :
VAR_POS - nom de position
VAR_SCALE - échelle du dessin
VAR_PART - nom de pièce
VAR_MATERIAL - matériau de la pièce
VAR_LENGTH - longueur de la pièce
VAR_WEIGHT - masse de la pièce
VAR_PAINTAREA - surface de peinture
VAR_QUANTITY - nombre de pièces pour la position donnée dans le projet.
