Gestionnaire d’impression du tableau

Cette option permet de définir/modifier l’aspect des tableaux de nomenclature acier qui seront imprimés.

L’option est disponible :

• Menu : Acier > Nomenclatures > Nomenclatures (Acier) ou Béton Armatures > Nomenclatures > Impression/Export/Edition de la nomenclature(Béton Armatures)
• Ruban : ASD - Dessins > Nomenclatures > Nomenclatures (Acier) ou ASD - Béton Armatures > Nomenclatures > Impression/Export/Edition de la nomenclature (Béton Armatures)
• Barre d'outils : Nomenclatures > Nomenclatures (Acier ) ou Nomenclatures d'armatures > Impression/Export/Edition de la nomenclature(Béton Armatures)
• Ligne de commande : RBCS_LISTPRINT (Acier) ou RBCR_LIST_EXP (Béton Armatures)

Remarque : Les tableaux d'armatures dans le logiciel Autodesk AutoCAD Structural Detailing - Reinforcement seront automatiquement mis à jour après les modifications effectuées sur le dessin, si dans la boîte de dialogue Options (onglet Structural Detailing), vous activez l’option Mise à jour automatique des tableaux.

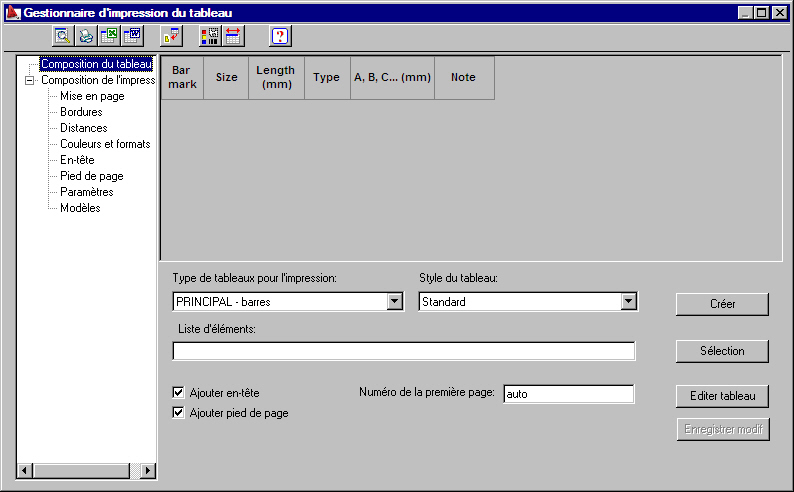

La boîte de dialogue Gestionnaire d’impression du tableau est divisée en deux parties principales :

• la partie gauche contient l’arborescence (voir la figure ci-dessous) dans laquelle vous pouvez, à l’aide de la souris, sélectionner l’une des options disponibles


  Composition du tableau

  Composition de l’impression

        Mise en page

        Bordures

        Distances

        Couleurs et formats

        En-tête

        Pied de page

        Paramètres

        Modèles

• la partie droite de la boîte de dialogue contient les options correspondant à l’option sélectionnée par l’utilisateur dans l’arborescence ; la boîte de dialogue est mise à jour après la sélection de l’option. La partie supérieure affiche le type de tableau sélectionné.
• La partie haute de la boîte de dialogue contient quelques icônes :

  Aperçu avant impression - un clic sur cette icône ouvre l’aperçu du tableau ; le retour à la boîte de dialogue s’effectue après un clic sur le bouton Fermer

  Impression du tableau : un clic sur cette icône bouton commence l'impression du tableau

  Enregistrement du tableau : un clic sur cette icône ouvre la boîte de dialogue dans laquelle vous pouvez enregistrer le tableau au format MS Excel^® :

  • *.CSV (Coma Separated Values), qui a la forme du fichier texte
  • *.XLS - tous les paramètres du tableau sont entièrement copiés

  Enregistrement du tableau au format MS Word ® - un clic sur cette icône ouvre la boîte de dialogue Enregistrer sous permettant d’enregistrer le tableau dans un fichier MS Word sous un nom donné

  Enregistrement des paramètres graphiques – un clic sur cette icône permet d’enregistrer les paramètres du gestionnaire d’impression

  Ajustage automatique de la largeur des colonnes au texte de l’en-tête – un clic sur cette icône permet d’ajuster la largeur des colonnes du tableau à la longueur du nom des colonnes du tableau

  Aide - un clic sur ce bouton ouvre l'aide en ligne

Remarque : Pour le logiciel Autodesk AutoCAD Structural Detailing - Reinforcement, une autre icône est disponible  ; un clic sur cette icône permet d'insérer le tableau sur le dessin édité.

Il faut ajouter que même si la forme du tableau (hauteur des cellules, largeurs des colonnes) dépend directement du style de tableau défini, vous pouvez définir la hauteur des cellules ou la largeur des colonnes de façon libre.

De plus, dans le tableau vous pouvez ouvrir le menu contextuel contenant les options suivantes :

• cellules – options : fusionner (fusion de plusieurs cellules du tableau en une cellule) et annuler la fusion
• orientation du texte - verticale, horizontale
• ajout ou suppression d’une colonne du tableau.
• ajout ou suppression d'une ligne du tableau.

La figure ci-dessous présente le tableau après l’ajout d’une nouvelle colonne au début du tableau, la fusion de quelques cellules et la modification de l’orientation du texte en vertical ; le tableau est présenté pour quelques n° de position des armatures des éléments de la structure.
