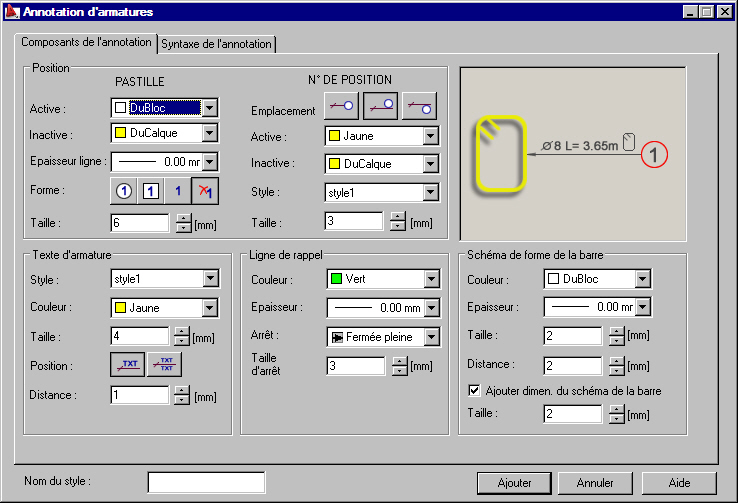

Dans l'onglet Composants de l'annotation de la boîte de dialogue Annotation d'armature (forme de la barre), vous pouvez définir différents paramètres d'annotation, notamment les couleurs, l'épaisseur de ligne, la taille de police et la forme de la pastille.
Les options disponibles dans la zone Position concernent la pastille et le numéro dans la pastille (voir la figure ci-dessous).
Sous Position, spécifiez les paramètres de la pastille :
- Couleur des positions active et inactive
- Epaisseur de la ligne
- Forme de la pastille
- Taille de la pastille
Spécifiez les paramètres de numéro de position :
- Position par défaut sur la ligne de rappel
- Couleur des positions active et inactive
- Style de police
- Taille de police
La position active mentionnée ici est spécifiée dans la boîte de dialogue Annotation d'armature (voir dessin ci-dessous). Si l'option A compter est sélectionnée pour une position donnée, choisissez une couleur dans la liste Active. Si cette option n'est pas activée, la sélection de la couleur s'effectue dans la liste Inactive.
Les options comprises dans la zone Texte d’armature concernent l’annotation placée entre le repère (pastille) et l’armature annotée.
- Style
- Couleur
- Taille
- Position par rapport à la ligne de rappel (uniquement au-dessus ou au-dessus et en dessous)
Les options dans la zone Ligne de rappel permettent de définir les paramètres de la ligne qui lie la position et l’armature :
- Couleur
- Epaisseur
- Type d’arrêt
- Taille de la flèche
Sous Schéma de forme de la barre, définissez les paramètres de la forme symbolique de l'armature décrite :
- Couleur et épaisseur de la ligne formant un symbole
- Taille du schéma
- Distance verticale par rapport au texte de l'annotation
- Cotes du schéma de la barre : si vous sélectionnez cette option, l'annotation de la barre contient un schéma de la barre et vous pouvez spécifier la taille des différents segments de la barre d'armature
