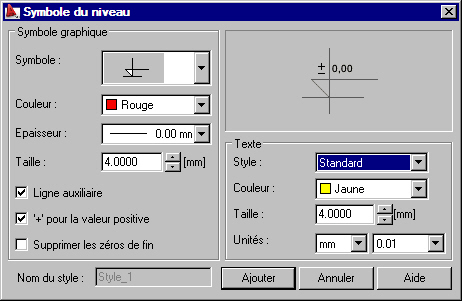

La boîte de dialogue sert à définir/modifier le style du niveau. Après avoir choisi un style de cote de niveau dans le champ Symbole, cliquez sur Nouveau ou Modifier dans la boîte de dialogue Styles des symboles pour ouvrir la boîte de dialogue suivante :
La zone Marque graphique regroupe les paramètres du symbole représentant le niveau sur le dessin : le type de symbole, la couleur du symbole, la taille du symbole et l'épaisseur de la ligne dans le symbole.
Au-dessous, deux options sont disponibles :
- Ligne auxiliaire – si vous activez cette option, outre la cote de niveau, la ligne liant la cote du niveau au niveau de l’élément de la structure BA sera affichée ; si l’option est désactivée, la cote sera dessinée sans aucune ligne supplémentaire
- ‘+' pour la valeur positive : si vous activez cette option, dans le cas où la valeur du nombre présenté dans la cote du niveau est supérieure à zéro, le logiciel affichera en plus le caractère ‘+' ; si l'option est désactivée, la cote sera dessinée sans aucun symbole supplémentaire.
Les options disponibles dans la zone Texte concernent l’annotation du niveau situé dans la cote de niveau. Il est possible de définir les paramètres suivants : le style de la police, sa couleur et sa taille ; de plus, vous pouvez sélectionner l'unité utilisée pour la présentation de la valeur du niveau et la précision de la valeur (chiffres après virgules).
Pour ajouter une nouvelle annotation du niveau, il faut entrer le nom du style d’annotation (dans le champ Nom) et cliquer sur le bouton Ajouter.
