Cette option permet de procéder à la sélection finale d'une annotation d'armature.

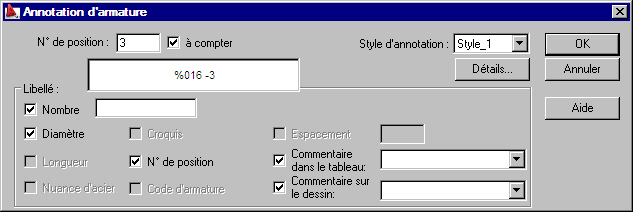

Le logiciel affiche la boîte de dialogue ci-dessous.
Remarque : Si vous cliquez sur
(Modifier l'annotation d'armatures), deux options supplémentaires deviennent disponibles :
(Modifier l'annotation d'armatures), deux options supplémentaires deviennent disponibles : - Style d'annotation (permet de modifier le style d'annotation de l'armature sélectionné)
- bouton Détails, qui ouvre la boîte de dialogue permettant la modification du style d'annotation (forme) de l'armature.
Les options dans cette boîte de dialogue permettent de définir l’annotation des armatures. Vous pouvez le faire en désactivant les variables actives initialisées à partir de la syntaxe définie.
REMARQUES :
- l’annotation de la forme des armatures n’est possible que pour la position simple, c’est-à-dire, il n’est pas possible d’annoter simultanément deux barres ou plus
- le champ d'édition Nombre permet de saisir, à l'aide du clavier, la quantité des armatures qui sera directement prise en compte dans la nomenclature d'armature La quantité d’armatures saisie à l’étape de la définition de la barre est une valeur principale par rapport à la quantité générée à la suite de la répartition ultérieure de cette barre et c’est cette quantité qui est prise dans le tableau ; le nombre de barres peut être présenté sous forme d’une équation, comme par exemple.
- dans le champ d’édition Espacement, vous pouvez saisir les valeurs de la répartition, même si elle n’a pas été effectuée. Ce champ est éditable à condition que la variable "%spa" soit présente dans l'annotation de forme d'armature. C’est un paramètre statique (information) ; vous pouvez l’utiliser dans les tableaux d’armatures contenant les paramètres de l’espacement. N’oubliez pas que si vous avez saisi dans ce champ la valeur de l’espacement, celle-ci sera prise en compte dans la boîte de dialogue même si les espacements réels de la barre dans un élément sont présents.
- Si l’option est active, les armatures annotées seront prises en compte dans la nomenclature des armatures. Cela signifie que pour les armatures annotées pour la première fois, cette option sera active. Dans le cas où vous annotez la même armature pour la deuxième fois, l’option est désactivée de façon automatique. Cela empêche, dans le cas de la seconde annotation de la même armature, de dédoubler le nombre d'armatures calculé lors de la création de la nomenclature des barres ; l'annotation de l'armature active et non active peut différer sur le dessin créé : pour cela, vous disposez des options appropriées dans la boîte de dialogue Annotation de forme d'armature.
- les champs Commentaire sur le dessin et Commentaire dans le tableau permettent d’ajouter un texte voulu à l’annotation des armatures (en le saisissant au clavier) ; le commentaire sera présenté respectivement sur les dessins (pris en compte dans les annotations des barres sur le dessin) et dans le tableau (pris en compte uniquement dans le tableau de nomenclature d’armature) ; le texte saisi sera mémorisé (sur la liste de sélection) et vous pourrez l’utiliser ultérieurement ; vous pouvez aussi utiliser le texte importé à partir de la bibliothèque des textes standard. Ces descriptions prennent le style de l’annotation d’armature. Le commentaire peut être réparti sur plusieurs lignes. Dans ce cas, les mécanismes disponibles dans AutoCAD sont mis en œuvre. Le commentaire avec la ligne de rappel et la pastille constituent un seul objet. Il est possible d’éditer un tel objet (translation, rotation) ; pour cela, vous devez d’abord utiliser l’option EXPLODE disponible dans AutoCAD ® Structural Detailing .
- Le choix du style d'annotation s'effectue dans la liste de sélection Style d'annotation. Celle-ci contient tous les styles d'annotation définis pour ce type d'armature (le premier style figurant dans la liste est le style par défaut sélectionné dans la boîte de dialogue Annotation de forme d'armature). Avant d'insérer une annotation d'armature dans un dessin, vous pouvez modifier les paramètres du style d'annotation. Pour ce faire, cliquez sur Détails… afin d'ouvrir la boîte de dialogue Annotation d'armature, dans laquelle vous pouvez modifier le style (Remarque : les modifications apportées au style d'annotation s'appliquent uniquement à la description d'armature en question).
Remarque : L'état de sélection des options mentionnées ci-dessus dépend de la syntaxe d'annotation définie disponible dans Annotation de forme d'armature. Par exemple, si vous voulez que l'annotation de la barre d'armature contienne le schéma de la barre, ouvrez la boîte de dialogue Annotation de forme d'armature, sélectionnez l'annotation d'armature (par exemple Forme de la barre), cliquez sur Modifier, activez l'option figurant dans l'onglet Syntaxe de l'annotation, puis cliquez sur le bouton fléché. La variable contenant le schéma de la barre est alors ajoutée au champ d'édition de l'annotation. Pour terminer l'opération, cliquez sur Ajouter.
