Cette boîte de dialogue permet de définir les paramètres des symboles des coupes et des annotations de vues présentés sur les dessins de coffrage.
Pour afficher la boîte de dialogue Coupe / Vue - Paramètres, procédez comme suit :
- Dans la boîte de dialogue Gestionnaire de modèles de dessin, pour Composants du dessin, sélectionnez Coupe / Vue - Paramètres.
- Cliquez sur Nouveau ou sur Modifier.
Pour Nom du style, entrez le nom du style de composant et cliquez sur Enregistrer (option disponible uniquement lors de la création d'un style et non lors de la modification d'un style existant).
Pour Type d'élément, sélectionnez un type d'élément de la structure (poutre, poteau ou semelle isolée, par exemple) pour lequel vous voulez définir les paramètres des coupes et des vues.
La boîte de dialogue comporte deux onglets: Coupe et Vue.
La partie supérieure de la boîte de dialogue permet de sélectionner le style de la présentation graphique des éléments d’après lequel seront dessinés les bords des éléments.

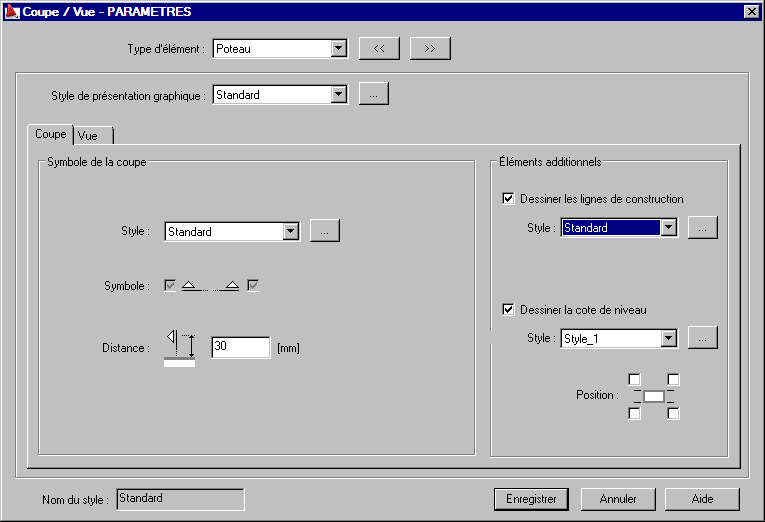

Sur l’onglet Coupe, les options suivantes concernant le dessin de la coupe de l’élément sont disponibles :
- style – la liste contient tous les styles de symboles des coupes définis ; un clic sur le bouton (...) ouvre la boîte de dialogue Styles de symboles dans laquelle vous pouvez définir un nouveau style du symbole de la coupe ou modifier le style du symbole existant
- symbole - active / désactive la présentation du symbole de la coupe sur les plans de construction
- distance - le champ d’édition dans lequel vous pouvez saisir la distance entre le symbole de la coupe et le contour de l’élément
- lignes de construction - active / désactive la présentation des lignes de construction et permet de sélectionner le style de leur présentation
- cote de niveau : active / désactive la présentation des cotes de niveau et permet de sélectionner le style de leur présentation
Sur l’onglet Vue, les options suivantes, servant à configurer la description de la vue du dessin de l’élément, sont disponibles :
- composants de l’annotation - la définition de la syntaxe de l’annotation de la coupe ; Comme une annotation peut comporter deux lignes de texte, deux champs d'édition sont disponibles. Sélectionnez un composant d'annotation et cliquez sur la flèche pour déplacer les composants d'annotation sélectionnés vers le champ d'édition actif. Un aperçu de la syntaxe obtenue s'affiche sous les champs d'édition.
%El_name - nom de l’élément (nom de la position)
%Quant - nombre d’élément (position)
%Scale - échelle du dessin de la vue de l’élément
- texte de l'annotation : la définition de l'annotation de la coupe ; il est possible de définir les paramètres suivants : le style, la couleur et la taille de l'annotation
- position de l'annotation : faites votre choix parmi les positions d'annotation disponibles et spécifiez la distance entre l'annotation et le dessin de la vue
- lignes de construction - active / désactive la présentation des lignes de construction et permet de sélectionner le style de leur présentation
- cote de niveau : active / désactive la présentation des cotes de niveau et permet de sélectionner le style de leur présentation
