Après la sélection de l'armature des consoles courtes (par exemple les consoles courtes à placer sous un chemin de roulement), la boîte de dialogue Armature spéciale s'affiche :
Afin de définir la barre, dans la boîte de dialogue ci-dessus, vous devez définir :
- diamètre de la barre (le diamètre précédemment défini dans la boîte de dialogue est pris par défaut)
- l’enrobage des barres (par défaut, le logiciel prend l’enrobage précédemment défini dans la boîte de dialogue)

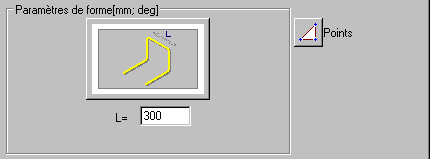

- dans la zone Paramètres de forme, la longueur de la branche (‘profondeur') de l'armature (dimension perpendiculaire au plan du dessin)
Lors de la définition de l'armature, la partie droite de la boîte de dialogue contient l'icône
(Points), qui permet de définir les points successifs de ce type d'armature.
Ligne de commande :
Spécifiez le premier point
Spécifiez le deuxième point [Côté/Enrobage]
Spécifiez le troisième point [Côté/Enrobage]
Spécifiez la position de la branche ouverte de la barre
où : le premier, le deuxième et le troisième point sont les points successifs de l'armature (voir la figure ci-dessous)
enrobage : définition de la valeur de l'enrobage pour les branches de l'armature
côté : changement de la position de l'armature par rapport à l'objet (coffrage)

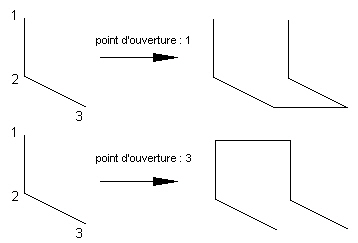

position de la branche ouverte de la barre : définition du point (en plan) contenant l'ouverture de la barre (voir la figure ci-dessous)
