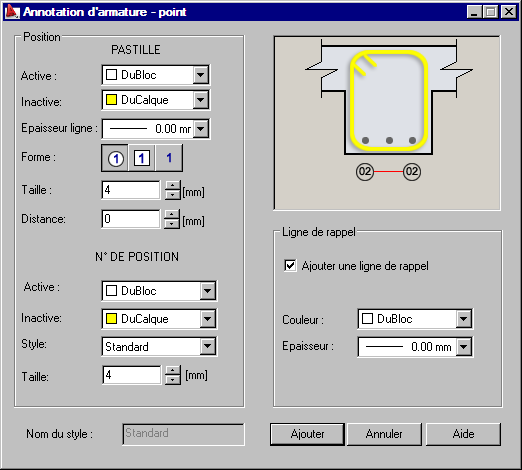

La boîte de dialogue Répartitions barres coupées permet de définir les paramètres d'annotation des barres dans une coupe. Pour ouvrir la boîte de dialogue Annotation d'armature - Point, sélectionnez la répartition de barres coupées et cliquez sur Nouveau ou Modifier dans la boîte de dialogue Annotation de forme d'armature.
Les options disponibles dans la zone Position concernent la pastille et le numéro figurant dans la pastille.
Sous Position, spécifiez les paramètres de la pastille :
- Couleur des positions active et inactive
- Epaisseur de la ligne
- Forme de la pastille
- La première colonne de paramètres concerne la pastille et permet de sélectionner la couleur de la position active et non active (à compter), sa forme et sa taille.
- Distance entre les pastilles, dans le cas d'une annotation de la répartition des barres dans plusieurs calques.
Spécifiez les paramètres de numéro de position :
- Couleur des positions active et inactive
- Style de police
- Taille de police
Sous Ligne de rappel, sélectionnez l'option Ajouter une ligne de rappel pour dessiner une ligne entre les pastilles sélectionnées. Vous pouvez également définir les paramètres de cette ligne :
- Couleur
- Epaisseur
