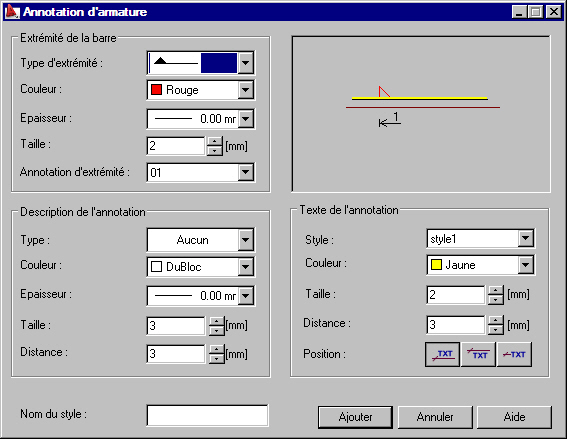

La boîte de dialogue Annotation d’armature est lancée pour l’annotation des extrémités des barres. Pour ouvrir la boîte de dialogue Annotation d'armature, sélectionnez l'annotation des extrémités des barres et cliquez sur Nouveau ou Modifier dans la boîte de dialogue Annotation de forme d'armature.
Les options disponibles dans la zone Extrémité de la barre se réfèrent à la façon de présenter les extrémités des barres d’armature (lignes supplémentaires aux extrémités de la barre). Outre le symbole graphique, il est aussi possible d’insérer l’annotation de l’extrémité sous forme d’une flèche avec le numéro de la barre.
L’annotation de l’extrémité de la barre peut être supprimée ; l’annotation n’est pas liée au symbole de l’extrémité de la barre. La suppression du symbole supprime aussi l’annotation de l’extrémité de la barre.
La zone Extrémité de la barre contient les options suivantes :
- type d’extrémité ; les types d’extrémités suivants sont possibles :
- Couleur et épaisseur de la ligne utilisée dans l’extrémité de la barre
- Taille du schéma
- - annotation de l'extrémité (aucun type ou description du type : 1, 01)
Les options disponibles dans la zone Description de l’annotation permettent de définir les paramètres des lignes présentant l’annotation de l’extrémité, à savoir :
- Type
Si vous choisissez le type de symbole sous forme d’une flèche, l’annotation est insérée avec la flèche :
o au-dessous de la barre à une distance : valeur de la Distance donnée dans le champ d'édition + valeur de l'enrobage
o au-dessus de la barre, si la valeur de la Distance a le signe négatif (alors l'enrobage est soustraite)
Si vous choisissez le type aucun, l'annotation de l'extrémité de la barre sera insérée au-dessus de l'extrémité, à une distance spécifiée, comme sur la figure.
- Couleur
- Epaisseur
- Taille
- Distance par rapport à l'extrémité de la ligne
Les options disponibles la zone Texte de l’annotation sont relatives à l’annotation des extrémités des barres. Il est possible de définir les paramètres suivants :
- Style
- Couleur
- Taille
- et sa position : au-dessus, au-dessous ou à côté de la ligne.
