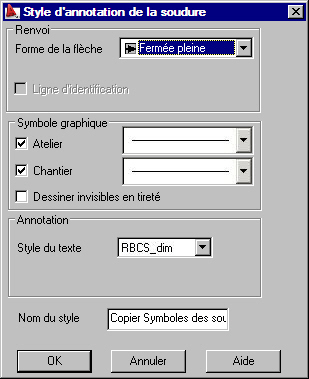

Cette boîte de dialogue sert à définir un nouveau style ou à modifier le style d’annotation des soudures.
La boîte de dialogue s'affiche après un clic sur le bouton Nouveau ou Modifier dans la boîte de dialogue Styles d'annotations, si la catégorie Symboles des soudures a été sélectionnée. Vous pouvez également accéder à cette boîte de dialogue en choisissant Modification des propriétés affichées dans le menu contextuel de la Présentation d'édition après la sélection d'une soudure.
Dans cette boîte de dialogue, vous pouvez définir les paramètres suivants :
- La partie inférieure de la boîte de dialogue contient le champ d’édition qui permet de définir le nom du style
- Dans la liste Forme de la flèche, vous pouvez sélectionner la forme de la flèche ; vous pouvez aussi définir votre propre forme
- Style du texte - permet de sélectionner la police de caractère utilisée pour les annotations
- Symbole graphique - pour les dessins 2D, il est possible d'afficher un symbole graphique d'une soudure à l'aide de l'une des lignes indiquées ci-dessous :
Les lignes en question peuvent être configurées de façon indépendante pour les soudures de montage et pour les soudures d’atelier. L’épaisseur et la couleur des lignes sont prises comme pour la ligne de référence.
