Cette option permet de définir les trous des boulons (perçages).
L’option est disponible :
- Menu : Acier > Usinage > Perçage/Boulon
- Ruban : ASD - Modèle > Boulons/Soudures > Perçage/Boulon
- Barre d'outils : Usinage II > Perçage/Boulon
- Ligne de commande : RBCS_DRILL.
Dans la partie supérieure de la boîte de dialogue, vous pouvez sélectionner :
- Sous Propriétés, définissez les informations de base pour les trous de boulon.
si vous activez l’option Profondeur, le champ d’édition dans lequel vous pouvez définir la profondeur du perçage devient accessible ; si l’option n’est pas active, le trou est foré à travers l’élément entier ;
après l’activation de l’option Oblong, le trou défini aura la forme oblongue ; deux champs d’édition deviennent disponibles, à savoir : la longueur de la partie rectiligne du trou et l’angle de rotation du trou ; si l’option Oblong est désactivée, le trou aura la forme circulaire.
si vous cochez l’option Aile inférieure ou Aile supérieure, les perçages seront situés dans l’aile supérieure/inférieure du profilé de la barre

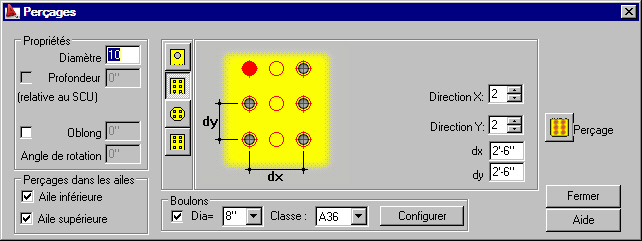

- dans la partie centrale de la boîte de dialogue, vous pouvez sélectionner le mode de définition des trous/perçages (le mode de définition est présenté sur le dessin) :
- ouverture de boulon simple
- grille rectangulaire des trous/perçages dont l'espacement est régulier dans les deux directions. dans le cas où vous sélectionneriez ce type de trous, les paramètres suivants doivent être définis : - nombre de rangées et colonnes des trous/perçages (direction X et direction Y)
- distances entre les rangées et colonnes des trous/perçages (dx et dy)
- nombre de trous/perçages
- rayon du cercle sur lequel les centres des trous/perçages seront définis
- angle entre les trous/boulons successifs ; si l’option Angle 360° est activée, les trous seront répartis sur toute la longueur du cercle, et l’angle est défini automatiquement
- nombre de rangées et colonnes des trous/perçages (direction X et direction Y)
- distances entre les trous successifs dans les rangées et les colonnes des trous/perçages (dx et dy), par exemple 50 75 50 100
- grille polaire (les trous/perçages sont définis sur un arc du cercle). dans le cas où vous sélectionneriez ce type de trous, les paramètres suivants doivent être définis :
- grille rectangulaire des trous/perçages dont l'espacement est irrégulier. dans le cas où vous sélectionneriez ce type de trous, les paramètres suivants doivent être définis : - au dessous, l’option Boulons est disponible ; si cette option est désactivée, les boulons ne seront pas placés dans les trous (aucun champ d’édition n’est disponible) ; si cette option est activée, les trous contiendront les boulons et les champs d’édition dans lesquels vous pouvez définir les paramètres des boulons disponibles : Cliquez sur Paramètres pour ouvrir la boîte de dialogue Paramètres de boulon.
(Perçage) - permet de sélectionner les objets dans lesquels vous voulez effectuer les trous et les perçages (trous des boulons) à partir des paramètres définis dans la boîte de dialogue.
La boîte de dialogue est ouverte avec les paramètres des trous/boulons dernièrement définis.
