L’option permet de définir les barres cintrées à une section donnée.
L’option est disponible :
- Menu : Acier > Profilés courbes
- Ruban : ASD - Modèle > Eléments > Profilés courbes
- Barre d'outils : Général > Profilés courbes
- Ligne de commande : RBCS_BENT.

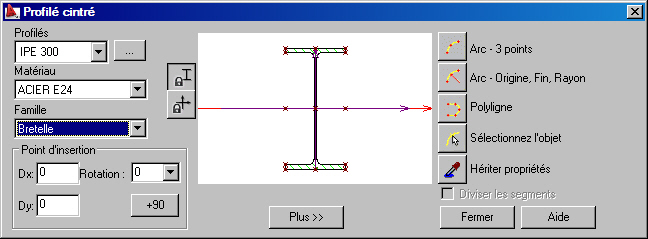

La boîte de dialogue Profilé se divise en trois parties:
- dans la partie gauche de la boîte de dialogue, vous pouvez définir les informations principales relatives à la section de la barre définie:
- dans la Profilés, vous pouvez sélectionner le profilé pour la barre définie (la liste présente le dernier profilé défini); Cliquez sur le bouton (…) pour ouvrir la boîte de dialogue Liste de profilés dans laquelle vous pouvez ajouter à la liste des profilés disponibles les profilés enregistrés dans les bases de données disponibles dans le logiciel.
- dans la liste Matériau, vous pouvez sélectionner le type de matériau affecté à la barre définie
- dans la liste Famille, vous pouvez sélectionner la famille (groupe) de barres à laquelle la barre définie sera affectée
- dans le champ Point d’insertion vous pouvez définir les coordonnées de la translation (offset) de la barre: Dx, Dy et la rotation du profilé de la barre autour de l’axe longitudinal de la barre (la valeur de la rotation peut être sélectionnée entre les valeurs proposées dans la liste ou saisie dans l' champ Rotation) l’offset correspond à la translation du centre du profilé par rapport à la ligne d’insertion
- la partie centrale de la boîte de dialogue comprend un champ graphique présentant le profilé sélectionné pour la barre définie, situé par rapport à la ligne d’insertion ; (au-dessous, le champ graphique affiche les distances caractéristiques des fibres par rapport à l’axe du profilé) ; le champ graphique permet la définition graphique des excentrements : cela est possible para la translation du profilé par rapport à l’axe au moyen de la souris ou par l’indication des points caractéristiques du profilé.
Au-dessus du dessin schématique du profilé, le bouton Plus >> (ou Moins <<) est disponible ; un clic sur ce bouton ouvre (ferme) un champ supplémentaire dans lequel :
- vous pouvez sélectionner le type de finition de la surface du profilé (p.ex. galvanisation) ; Le type de finition de surface par défaut peut être choisi dans la boîte de dialogue Préférences de l’affaire sur l’onglet Matériaux ; dans cette boîte de dialogue, vous pouvez aussi ajouter le type de finition de surface ou supprimer le type voulu de la liste de types de finition disponibles
- présentant les caractéristiques du profilé (aire de la section, moments d’inertie, etc.) - cf. la description de la boîte de dialogue Liste de profilés ; après un clic avec le bouton droit de la souris sur ce champ, un menu contextuel s’affiche ; ce menu contient les options suivantes :
- Sélectionner tout - sélectionne le contenu du champ d’édition
- Copier - copie le contenu du champ d’édition dans le Presse-papiers
- Coller - colle le contenu du Presse-papiers dans le champ d’édition
Dans cette partie de la boîte de dialogue, deux icônes sont disponibles :
- un clic sur cette icône bloque la position de l'axe dans le champ graphique et permet d'effectuer la translation du profilé
- un clic sur cette icône bloque la position du profilé dans le champ graphique et permet d'effectuer la translation de l’axe du profilé
- la partie droite de la boîte de dialogue regroupe les icônes suivantes, ces icônes permettent la définition de la barre au moyen de:
- 3 points d'arc
- arc : origine, fin et rayon
- polyligne
- Sélectionnez l'objet
- Hériter propriétés - sert à reprendre les paramètres d'un profilé de barre défini préalablement.

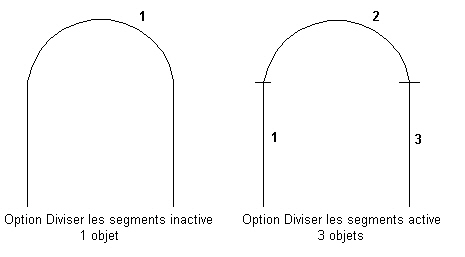

La partie inférieure de la boîte de dialogue contient l’option Diviser segments; si l’option est inactive, le profilé cintré sera défini en tant qu’un seul objet (même s’il se compose de plusieurs ‘éléments’, par exemple, une polyligne composée d’un arc, d’un segment et d’un autre arc) ; Si cet option est activée, le profilé courbe sera divisé en objets distincts d'après le changement du type de la partie du profilé (la polyligne composée d'un arc, d'un segment et d'un autre arc sera divisée en trois parties distinctes : deux arcs et un segment). Le fonctionnement de cette option est représenté de façon schématique sur la figure ci-dessous.
La boîte de dialogue s’ouvre avec les paramètres du dernier profilé défini.
