L’option permet d’ajouter (supprimer) les familles au projet et de modifier les propriétés des familles.
L’option est disponible :
- Menu : Acier > Outils > Gestionnaire de familles
- Ruban : ASD - Modèle > Outils > Gestionnaire de familles
- Barre d'outils : Général > Gestionnaire de familles
- Ligne de commande : RBCS_FAMILY.
Les principes de base obligatoires lors de la définition/modification des familles dans le logiciel Autodesk AutoCAD Structural Detailing sont présentés ci-dessous :
- la famille est un attribut qui peut être affecté aux profilés, profilés courbe, tôles ou pièce utilisateur définis dans le modèle de la structure ; c’est un outil qui permet de gérer les pièces du modèle de la structure
- le but principal de définir les familles consiste à classer les éléments de la structure dans certains ensembles ; cela permet de les trier de façon à ce qu’ils soient reconnus lors du filtrage, repérage, etc.
- il est possible de définir le nombre voulu de familles dans l’affaire ; l’ensemble de familles peut être enregistré dans le modèle de l’affaire (fichier DWT)
- la famille peut être affectée à chaque pièce de la structure (profilé, profilé courbe, tôle ou profilé utilisateur) lors de la définition de cet élément de la structure (les boîtes de dialogue contiennent la liste permettant de sélectionner la famille) ou bien, elle peut être attribuée après la définition des éléments de la structure en tant que propriété de cet élément.
Remarque : La famille ne peut être affectée qu’aux pièces simples (dans le cas des groupes ou groupes de fabrication la famille est considérée comme famille de la pièce principale).

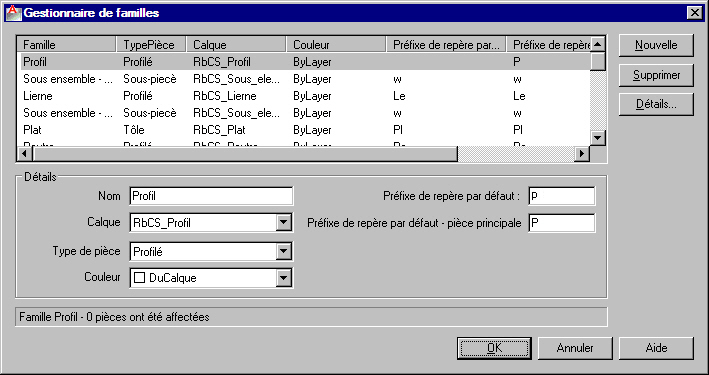

Dans la boîte de dialogue ci-dessus, vous pouvez définir les paramètres de la famille suivants :
- Nom - champ permettant de définir le nom identifiant la famille ; le nom de la famille doit être unique dans l’affaire
- Calque - couche par défaut sur laquelle vous placerez les éléments de la famille pendant la définition ; il faut ajouter que l'association de la famille au calque n'est pas permanente : après la définition, un élément peut être transféré vers un autre calque sans perdre l'attribut FAMILLE.
- Type de pièce - définit pour quel type d’élément de la structure le groupe sera défini ; la famille peut être définie pour les profilés (y compris les profilés courbes), tôles , ou sous-pièces ; ?il faut savoir que la famille définie pour les profilés ne peut pas être affectée aux tôles (et vice versa) ; les sous-pièces créées automatiquement lors de ces opérations, comme la définition des assemblages, sont affectées à la famille par défaut (cela dépend de l’option sélectionnée dans les Préférences)
- Couleur - couleur qui sera affectée aux pièces appartenant à la famille définie.
- Préfixe de repère par défaut (pièce simple) - ce champ permet de saisir le préfixe (texte) qui sera utilisé lors du repérage automatique des pièces simples de la famille définie
- Préfixe de repérage par défaut (partie principale) - ce champ permet de saisir le préfixe (texte) qui sera utilisé lors du repérage automatique des pièces principales de la famille définie
Les familles définies sont disponibles :
- dans les listes de sélection appropriées dans les boîtes de dialogue Profilés, Profilé cintré et Tôle.
- dans les propriétés des profilés ou tôles (les familles peuvent être modifiées dans la boîte de dialogue Propriétés ou Gestionnaire d’objets).
La partie droite de la boîte de dialogue contient les boutons suivants :
- Nouveau - un clic sur ce bouton permet d’ajouter une nouvelle famille à la liste des familles disponibles ; le nom de la famille ajoutée est un nom par défaut (il est possible de modifier ce nom) ; toutes les propriétés sont prises à partir de la famille mise précédemment en surbrillance sur la liste des familles disponibles (si aucune famille n’a été mise en surbrillance, les propriétés sont prises à partir de la première famille sur la liste)
- Supprimer - un clic sur ce bouton permet de supprimer la famille sélectionnée (mis en surbrillance) dans la liste des familles disponibles ; il faut ajouter que tous les éléments de la structure qui appartenaient à la famille supprimée restent dans le modèle de la structure, mais sans famille affectée
- Détails - un clic sur ce bouton permet d’afficher (ou de masquer) la partie inférieure de la boîte de dialogue ; les options disponibles dans cette partie de la boîte de dialogue permettent de définir les paramètres pour la famille sélectionnée ; dans le cas où vous sélectionnez plusieurs familles, les propriétés sont les mêmes pour toutes les familles sélectionnées.
