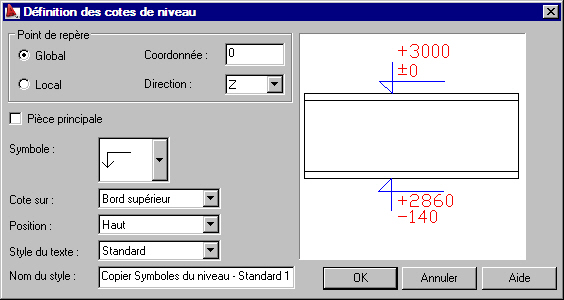

Cette boîte de dialogue sert à définir un nouveau style ou à modifier le style d’annotation des symboles de niveau.
La boîte de dialogue est ouverte après un clic sur le bouton Nouveau ou Modifier dans la boîte de dialogue Styles d'annotations, si la catégorie Symboles du niveau a été sélectionnée.
Dans cette boîte de dialogue, vous pouvez définir les paramètres suivants :
- La partie inférieure de la boîte de dialogue contient le champ d’édition qui permet de définir le nom du style
- dans la zone Point de repère, vous pouvez sélectionner le système de coordonnées (repère global du modèle ou repère local de l’élément) qui est la base pour définir le niveau de référence (coordonné) et la direction
- si vous activez l’option Pièce principale pour les groupes de fabrication et les groupes, les extrêmes cotés seront ceux de la pièce principale du groupe et non groupe complet
- dans le champ Symbole, vous pouvez sélectionner un des symboles de niveau disponibles dans la liste
- dans le champ Cote sur, vous pouvez sélectionner le coté du bord de l’élément sur lequel vous voulez positionner le symbole de niveau ; les symboles sont créés automatiquement au point le plus éloigné dans la direction sélectionnée.
- dans le champ Position, vous pouvez définir le lieu où le symbole sera lié au bord de l’élément coté : du haut, du bas, aligné
- Style du texte - permet de sélectionner la police de caractère utilisée
Les symboles sont mis à proximité du bord de l’élément coté (à l’intérieur des lignes de cote).
