Profilé à membrures multiples - fourrures

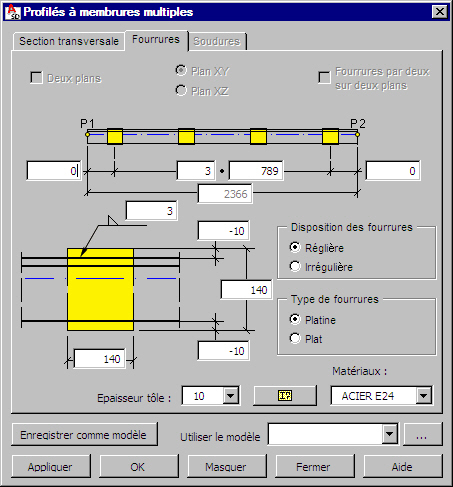

Après la définition de la géométrie du profilé à membrures multiples et le passage à l’onglet Fourrures, la boîte de dialogue prend l’aspect présenté sur la figure ci-dessous.

Les fourrures servent à assembler les profilés composants (membrures) du profilé à plusieurs membrures. Comme fourrures, vous pouvez utiliser les tôles rectangulaires ou les plats soudés à deux membrures du profilé. Leur position dépend du type de section transversale choisie :

• entre les membrures du profilé, quand les membrures sont accolées dos à dos

• entre les membrures du profilé (en alterné), quand les membrures du profilé sont accolées en croix

• dans le plan des ailes, quand les membrures du profilé sont accolées aile à aile.

La position des fourrures peut être définie :

• dans un plan, si l’option Plan XY ou Plan XZ est sélectionnée

• Dans les deux plans, si l'option Deux plans est sélectionnée

• dans les deux plans en alterné (ne concerne que les types de sections suivants : quatre cornières accolées dos à dos, deux cornières accolées en croix), si les options suivantes sont activées :
  • Deux plans

  • Deux plans et Fourrures par deux sur deux plans


Remarque : Pour le profilé à membrures multiples avec deux plans des fourrures XY et XZ, il est possible de définir les fourrures séparément pour chaque plan (l’option Deux plans est désactivée) ou simultanément pour les deux plans (Deux plans est activée). Si les paramètres des fourrures dans les plans XY et XZ sont différents, pour l’option Deux plans active, les champs définissant ces paramètres restent vides. L’utilisateur qui saisit dans ces champs vides les valeurs des paramètres, impose les mêmes valeurs de ces paramètres dans les deux plans XY et XZ.

La répartition des fourrures sur la longueur du profilé à membrures multiples consiste à :

• sélectionner l'emplacement des fourrures ;
  • Régulière - les distances entre les fourrures sont égales
  • Irrégulière - une disposition arbitraire des fourrures sur la longueur

• définir les valeurs des cotes extrêmes ;
  • Distance entre l'origine du profilé et la première fourrure
  • définir l’espacement des fourrures sur la longueur du profilé à membrures multiples.

• définir l'espacement des fourrures sur la longueur du profilé à membrures multiples.

Les types suivants sont disponibles :

• platine
• plat de la base de profilés.

Pour la fourrure, il faut définir les paramètres suivants (cf. la figure ci-dessous):

• les dimensions de la platine A et B (ou la dimension B du plat)
• l’épaisseur g de la platine ou le profilé du plat
• l’épaisseur a de la soudure d’angle assemblant la fourrure aux membrures du profilé
• les dimensions C et D définissant la position de la fourrure sur la barre
• le matériau de la platine ou du plat

Les profilés disponibles dans la liste de sélection sont des profilés définis dans la boîte de dialogue Liste de profilés. Pour ajouter un profilé à la liste, cliquez sur . La boîte de dialogue Liste de profilés s'affiche, dans laquelle vous pouvez sélectionner un profilé.
