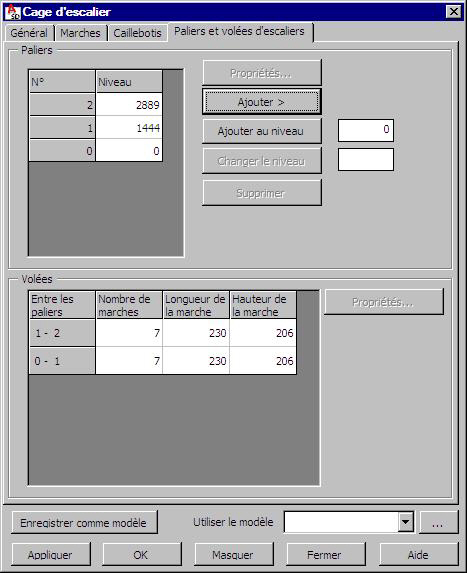

Les options disponibles dans cet onglet permettent de définir les paramètres des paliers et des volées.
Utilisation des paliers :
- Pour ajouter des paliers :
- Cliquez le bouton Ajouter > et indiquez sur le dessin le point dans lequel le palier doit être créé.
- Cliquez le bouton Ajouter à l’étage et saisissez le numéro de l’étage sur lequel le palier doit être ajouté.
- Pour supprimer un palier, sélectionnez le palier dans la liste et cliquez sur Supprimer.
La modification des paramètres du palier sélectionné peut être effectuée dans la boîte de dialogue Propriétés du palier.
Sous Volées, les volées ajoutées à la liste automatiquement après l'ajout des paliers s'affichent.
Les propriétés de la volée sont disponibles après la sélection dans la liste (la volée est mise en surbrillance dans le tableau) et après un clic sur le bouton Propriétés. La modification des paramètres de la volée sélectionnée peut être effectuée dans la boîte de dialogue Propriétés de la volée.
La partie inférieure de la boîte de dialogue affiche le champ de sélection Utiliser modèle qui contient les modèles (gabarits) des cages d’escalier définies par l’utilisateur. Après la définition de la géométrie de la cage d’escalier, vous pouvez enregistrer cette disposition sous un nom quelconque dans la le champ Utiliser modèle (cliquez le bouton Enregistrer comme modèle). Dans le futur, après la avoir commencé la définition de la cage d’escalier. si vous sélectionnez le nom du modèle enregistré, tous les paramètres dans la boîte de dialogue prendront les valeurs enregistrées dans le modèle.
La partie inférieure de la boîte de dialogue regroupe les boutons suivants :
- Appliquer – génère l'escalier défini dans la boîte de dialogue Escalier sans fermer celle-ci. Cela permet de vérifier si l'escalier a été correctement généré.
- OK – génère l’escalier défini dans la boîte de dialogue Escalier et ferme celle-ci.
- Masquer – masque la boîte de dialogue de définition du portique continu. Le retour à la présentation de la boîte de dialogue est possible après un clic sur la touche Echap du clavier
- Fermer – ferme la boîte de dialogue sans générer l'escalier.
