Cette option permet de définir une tôle.
L’option est disponible :
- Menu : Acier > Tôles
- Ruban : ASD - Modèle > Eléments > Tôles
- Barre d'outils : Général > Tôles
- Ligne de commande : RBCS_PLATE.

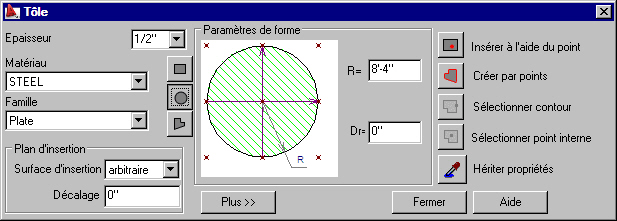

La boîte de dialogue Tôles est divisée en trois parties :
- dans la partie gauche de la boîte de dialogue vous pouvez définir les informations de base concernant la section de la tôle définie :
- dans le champ Epaisseur, vous pouvez sélectionner la valeur de l’épaisseur de tôle parmi les valeurs proposées sur la liste ou bien la saisir manuellement
- dans la liste Matériau, vous pouvez sélectionner le type de matériau affecté à la tôle définie
- dans la liste Famille, vous pouvez sélectionner la famille (groupe) des tôles à laquelle la tôle définie sera affectée
trois icônes sont disponibles :
- gousset rectangulaire
- tôle circulaire
- forme de tôle définie par l'utilisateur (polyligne fermée) - dans le champ Surface d’insertion, vous pouvez définir la surface d’insertion de la tôle : supérieure, inférieure, milieu et libre ; vous pouvez également définir la valeur de l’excentrement comme la distance de la surface d’insertion par rapport au SCU
- la partie centrale de la boîte de dialogue contient le champ graphique présentant la position de la tôle définie par rapport au point d’insertion ; le champ graphique permet de définir les excentrements de façon graphique : cela est possible par le décalage de la tôle par rapport à un point à l’aide de la souris ou par l’indication des points caractéristiques de la tôle
- tôle circulaire - valeur du rayon R et de l’excentrement définissant la distance du point d’insertion du centre de la tôle circulaire
- tôle rectangulaire - les dimensions des côtés W et L et des excentrements Dx et Dy définissant les distances du point d’insertion du centre de la tôle rectangulaire
Au-dessous du dessin schématique de la tôle, le bouton Plus >> (ou Moins <<) est disponible ; un clic sur ce bouton ouvre (ferme) un champ supplémentaire dans lequel vous pouvez sélectionner le type de finition de la surface de la tôle (p.ex. galvanisation). Le type de finition de surface par défaut peut être choisi dans la boîte de dialogue Préférences de l’affaire sur l’onglet Matériaux ; dans cette boîte de dialogue, vous pouvez aussi ajouter le type de finition de surface ou supprimer le type voulu de la liste de types de finition disponibles
- la partie droite de la boîte de dialogue contient les icônes permettant de définir la tôle à l’aide :
- point
d'une polyligne
- Sélectionner contour - disponible pour les tôles définies par l'utilisateur
- Sélectionner point interne - disponible pour les tôles définie par l'utilisateur
Hériter propriétés - permet de reprendre les paramètres d’une tôle déjà définie.
La boîte de dialogue est ouverte avec les paramètres de la tôle précédemment définie.
