Cette macro-commande sert à disposer les pannes dans une zone sélectionnée du versant de la toiture. Dans la répartition, le logiciel génère les pannes et les tirants.
Pour commencer la définition de la répartition des pannes, il faut sélectionner l'option :
- Menu : Acier > Structures paramétrées > Répartition des pannes
- Ruban : ASD - Modèle > Structures paramétrées > Répartition des pannes
- Structures paramétrées > Répartition des pannes
.
Dans la zone de dessin, cliquez pour spécifier :
- du point d’origine de la première panne (P1)
- du point d’extrémité de la première panne (P2)
- d’un point quelconque de la dernière panne (P3)

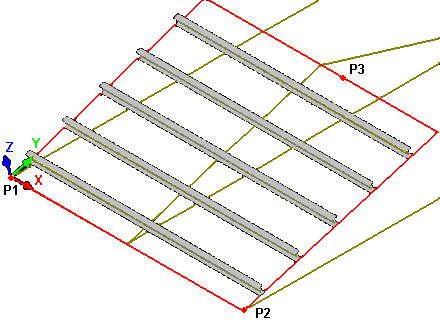

Les trois points indiqués (P1, P2 et P3) doivent définir un plan (ne doivent pas être colinéaires). La position de ces points est définie par le système de coordonnées (cf. la figure ci-dessous) :
- le point P1 est l’origine du système de coordonnées
- les points P1 et P2 déterminent le sens de l’axe X du système de coordonnées
- le point P3 définit le sens de l’axe Y du système de coordonnées.
L’axe Z du profilé de la panne est toujours perpendiculaire au versant de la toiture.
Dans la génération de la répartition, on admet que toutes les pannes sont parallèles l’une à l’autre et ont la même longueur.
La partie supérieure de l’onglet Pannes contient les options permettant la définition de l’emplacement des pannes dans la répartition par rapport aux points P1, P2 et P3 définis (les longueurs des pannes, les distances de la première et de la dernière panne des lignes définies, la répartition des pannes).
Spécifiez les paramètres de panne :
- Profilés
- Matériaux
- Familles
Les profilés disponibles dans la liste de sélection sont des profilés définis dans la boîte de dialogue Liste de profilés. Pour ajouter un profilé à la liste, cliquez sur
. La boîte de dialogue Liste de profilés s'affiche, dans laquelle vous pouvez sélectionner un profilé.
Les familles de profilés disponibles dans la liste de sélection sont des familles définies dans la boîte de dialogue Gestionnaire de familles. Pour ajouter une famille à la liste, cliquez sur
. La boîte de dialogue Gestionnaire de familles s'affiche, dans laquelle vous pouvez sélectionner une famille.
- l’option Inversée - l’activation/désactivation de ces options permet d’inverser le profilé de la panne
- le champ d’édition pour saisir la valeur du décalage (la distance entre le plan inférieur de l’aile inférieure de la panne et le versant de la toiture).
