L’option permet de définir les caillebotis.
L’option est disponible :
- Menu : Acier > Caillebotis
- Ruban : ASD - Modèle > Eléments > Caillebotis
- Barre d'outils : Général > Caillebotis
- Ligne de commande : RBCS_GRATE

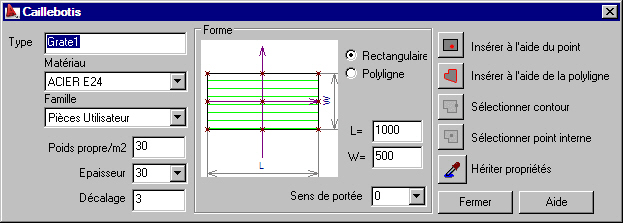

La boîte de dialogue Caillebotis est divisée en trois parties :
- dans la partie gauche de la boîte de dialogue vous pouvez définir les informations de base concernant le caillebotis défini :
- dans le champ Type, vous pouvez définir le nom du caillebotis défini
- dans la liste Matériau, vous pouvez sélectionner le type de matériau affecté au caillebotis défini
- dans la liste Famille, vous pouvez sélectionner la famille (groupe) des tôles à laquelle le caillebotis défini sera affecté
- dans le champ Poids propre, vous définissez la valeur qui permet au logiciel de calculer le poids du caillebotis
- dans le champ Epaisseur, vous pouvez sélectionner la valeur de l’épaisseur de tôle ou saisir cette valeur dans le champ d'édition
- dans le champ Décalage (niveau), vous définissez la distance entre le point d’insertion du caillebotis et son coin inférieur gauche ; valeur égale à zéro si le coin inférieur gauche est le même que le point d’insertion du caillebotis
- la partie centrale de la boîte de dialogue contient le champ graphique présentant le caillebotis définis ;
- rectangulaire permet de définir les cotes des bords W et L ;
- forme arbitraire définie à l’aide de la polyligne.
Pour le caillebotis, il est aussi possible de définir le sens de portée (l’angle dans le plan XY) ; la direction est présentée dans l’espace du modèle et sur les dessins à l’aide du symbole

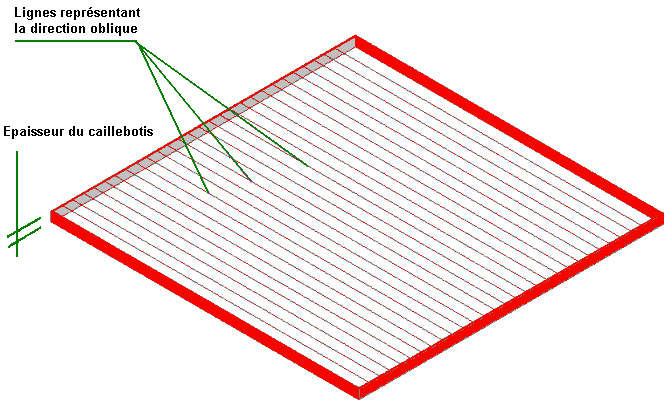

. l’axe plus long du symbole est un axe parallèle au sens de porté du caillebotis ; le symbole du sens de porté est dessiné (en même couleur et style que les bords du caillebotis) uniquement sur la vue de dessus et sur la vue spatiale du caillebotis dans le plan parallèle au plan du caillebotis ; le caillebotis avec les éléments de base est présenté sur la figure ci-dessous
- la partie droite de la boîte de dialogue contient les icônes permettant de définir le caillebotis à l’aide :
d'un point (n'est pas disponible pour une forme définie par une polyligne)
d'une polyligne
d’un contour (il faut indiquer les points du contour) – l’option est disponible pour les caillebotis définis par l’utilisateur (la méthode n’est pas disponible pour la forme rectangulaire)
d’un point interne (il faut indiquer le point interne du contour) - l’option est disponible pour les caillebotis définis par l’utilisateur (la méthode n’est pas disponible pour la forme rectangulaire)
en faisant hériter des propriétés (permet de reprendre les paramètres d’un caillebotis déjà défini)
La boîte de dialogue est ouverte avec les paramètres du caillebotis précédemment définie.
