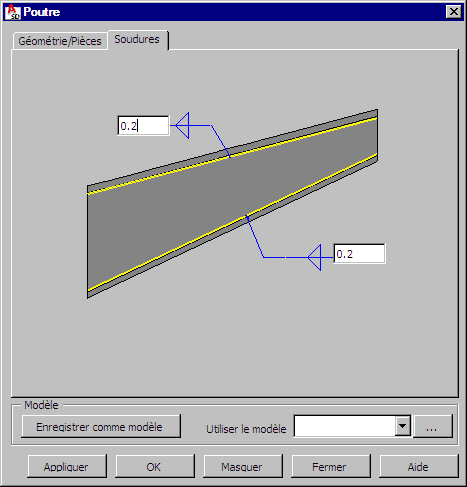

Après la définition des dimensions de la poutre à âme pleine et le passage à l’onglet Soudures, la boîte de dialogue présentée sur la figure ci-dessous s’affiche.
Définissez deux faces de soudure :
- pour une poutre en I :
- L’âme et l’aile supérieure
- L’âme et l’aile inférieure
- pour une poutre en T : - l’âme et l’aile supérieure
Dans la partie inférieure de la boîte de dialogue, le champ de sélection Utiliser modèle est disponible. Ce champ contient les modèles (schémas) des poutres à âme pleines (poutres) définies par l’utilisateur. Après avoir défini la géométrie et les paramètres de la poutre â âme pleine, vous pouvez enregistrer le tout en saisissant le nom dans le champ Utiliser modèle et ensuite, en cliquant sur le bouton Enregistrer. Au moment voulu, quand vous commencez la définition de la poutre â âme pleine, vous pouvez choisir le nom du modèle enregistré et les paramètres seront configurés de la même façon que dans le modèle enregistré.
La partie inférieure de la boîte de dialogue regroupe les boutons suivants :
- Appliquer – génère la poutre à âme pleine définie dans la boîte de dialogue générée à l'écran sans fermer celle-ci. Cela permet de vérifier si la poutre à âme plein a été correctement générée
- OK - génère la poutre à âme pleine définie dans la boîte de dialogue et ferme la boîte de dialogue Poutre à plusieurs segments
- Masquer – masque la boîte de dialogue de définition du portique continu. Le retour à la présentation de la boîte de dialogue est possible après un clic sur la touche Echap du clavier
- Fermer – ferme la boîte de dialogue sans générer la poutre â âme pleine.
