Remarque : Une poutre à âme pleine (poutre) est définie dans le portique 3D dont la génération est présentée dans l’exemple (voir Exemple de la définition d’un portique spatial).
Pour définir une poutre à âme pleine (poutre), il faut :
- ouvrir l’exemple avec le portique spatial défini (voir Exemple de la définition d’un portique spatial)
- sélectionner l'option Poutre
- Dans l'onglet Géométrie/Pièces de la boîte de dialogue Poutre à âme pleine - poutre :
- Sélectionnez une poutre en I

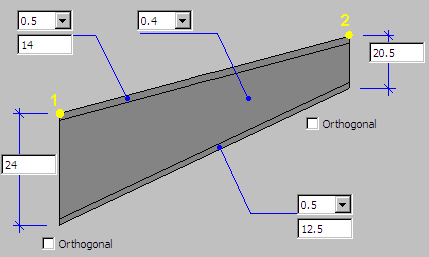

. - Saisissez les cotes de la poutre comme sur la figure ci-dessous.
- Désactivez les options Perpendiculaire au début et à la fin de la poutre (pour les points numéro 1 et 2).
- Sélectionnez une poutre en I
- Dans l'onglet Soudures, pour l'épaisseur des soudures reliant l'âme et les ailes, saisissez 0.24.
- Cliquez sur Enregistrer comme modèle, puis entrez Plate girder - beam 24/20.5 pour le nom du gabarit. Les paramètres sont enregistrés dans un fichier externe, de sorte que vous pourrez utiliser le gabarit dès que vous aurez besoin de définir une poutre à âme pleine (poutre).
- Cliquez sur OK.

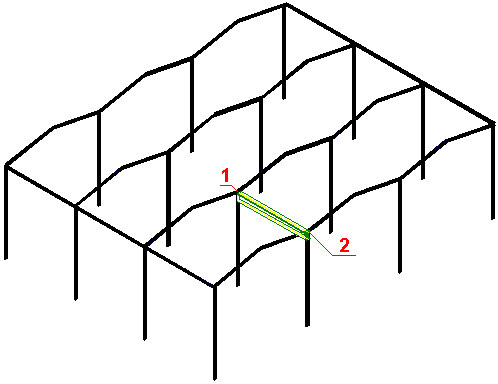

- Dans la zone de dessin, cliquez pour spécifier la position du point 1 (le début de la poutre à âme pleine) et le point 2 (l'extrémité de la poutre à âme pleine), comme indiqué.
La poutre à âme pleine générée dans le portique 3D est affichée dans le dessin.
