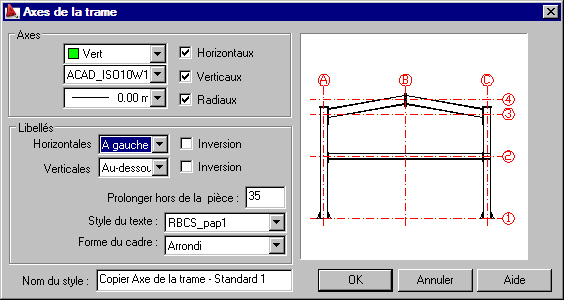

Cette boîte de dialogue sert à définir un nouveau style ou à modifier le style d’annotation des axes de la trame.
La boîte de dialogue est ouverte après un clic sur le bouton Nouveau ou Modifier dans la boîte de dialogue Styles d’annotation, si la catégorie Axes de la trame a été sélectionnée.
Dans cette boîte de dialogue, vous pouvez définir les paramètres suivants :
- La zone Axes contient les options permettant de configurer les paramètres des axes de la trame : couleur, épaisseur de la ligne ; si vous activez les options Horizontaux, Verticaux, Radiaux, les axes (respectivement horizontaux, verticaux et radiaux) seront présentés sur les dessins ; la désactivation de l’option signifie que le type d’axe sélectionné ne sera pas présenté sur les dessins
- la zone Libellés comprend les options permettant de définir les paramètres des annotations des axes de la trame :

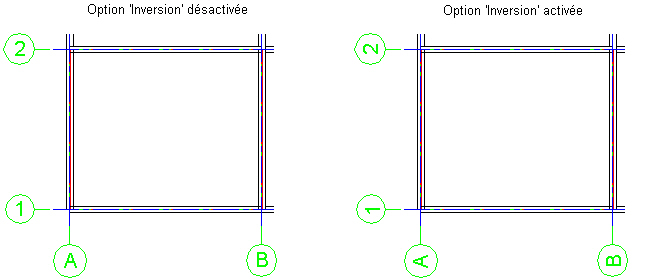

- libellés verticales - les axes peuvent être présentés avec les libellés (à gauche de l’axe, à droite de l’axe et de deux côtés) ou sans libellés (si l’option aucun est sélectionnée) ; de plus, à droite du champ de sélection, l’option Inversion est disponible - si cette option est cochée, les descriptions sont inversées de 90 degrés (cf. la figure ci-dessous)
- libellés horizontales - les axes peuvent être présentés avec les libellés (au-dessus de l’axe, au-dessous de l’axe et de deux côtés) ou sans libellés (si l’option aucun est sélectionnée) ; de plus, à droite du champ de sélection, l’option Inversion est disponible - si cette option est cochée, les descriptions sont inversées de 90 degrés (cf. la figure ci-dessous)

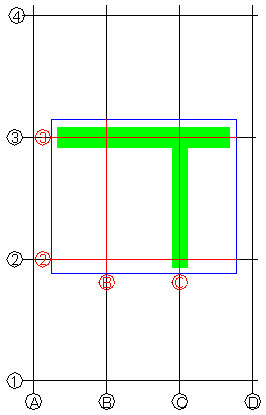

- prolonger hors de la pièce - les axes de la trame se trouvent dans un contour rectangulaire dans lequel le groupe annoté est inscrit ; la taille de ce contour est déterminée par un rectangle circonscrit sur le contour du groupe avec la valeur ajoutée définie dans ce champ (cette valeur est ajoutée à chaque côté) ; les côtés du rectangle sont parallèles aux bords de la vue, ce qui est présenté sur la figure ci-dessous :
- le contour de l’élément est en vert
- les limites de l’élément avec la marge ajoutée à chaque côté sont en bleu (la valeur du prolongement hors de l’élément définie dans la boîte de dialogue ci-dessus)
- la trame est présentée en noir
- en rouge, on présente quelle la partie de la trame sera affichée et où se trouveront les descriptions
- style du texte - la liste contenant les styles (paramètres) des polices utilisés pour la description de la trame ; la liste présente tous les styles du texte du logiciel AutoCAD® disponibles dans l’affaire courante
- Forme du cadre - permet la sélection de la forme du libellé (ronde, rectangulaire ou aucun)
- La partie inférieure de la boîte de dialogue contient le champ d’édition qui permet de définir le nom du style
