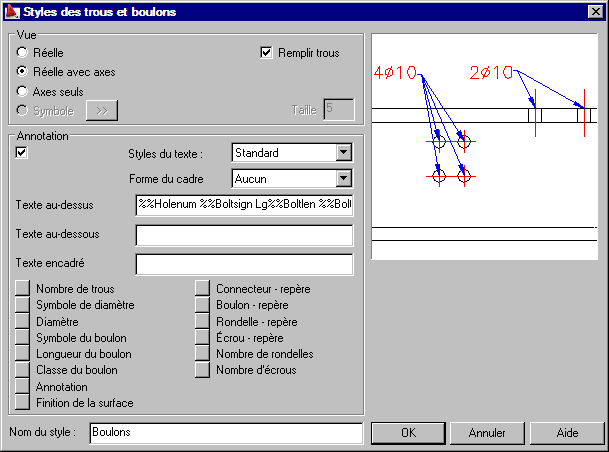

Cette boîte de dialogue sert à définir un nouveau style ou à modifier le style d’annotation des trous et boulons.
La boîte de dialogue est ouverte après un clic sur le bouton Nouveau ou Modifier dans la boîte de dialogue Styles d’annotations, si la catégorie Trous/Boulons a été sélectionnée.
Dans cette boîte de dialogue, vous pouvez définir les paramètres suivants :
- La partie inférieure de la boîte de dialogue contient le champ d’édition qui permet de définir le nom du style
- dans la zone Vue, vous pouvez sélectionner le mode de création du trou sur le dessin
- Réelle - la vue présente le contour réel du trou (dans la vue et dans la section)
- Réelle avec axes - la vue présente le contour réel du trou (dans la vue et dans la section) avec les axes des trous
- Symbole - après la sélection de cette option, le trou est présenté sous forme des symboles (dans la vue et dans la section) ; un clic sur le bouton >> élargit la boîte de dialogue ; la partie supplémentaire contient la bibliothèque des symboles disponibles dans le fichier courant.
- Remplir trous – si cette option est activée, pour les options Réelle ou Réelle avec axes, le trou sera représenté comme sur la figure ci-dessous
La partie supplémentaire de la boîte de dialogue contient trois boutons :
- Editer - ouvre la boîte de dialogue dans laquelle vous pouvez modifier le symbole sélectionné dans la liste des symboles disponibles
- Ajouter - ouvre la boîte de dialogue de définition du symbole (en tant que blocs AutoCAD®) le point d’insertion du bloc défini est traité comme le centre du trou percé (pour la vue de dessus) ou l’extrémité de l’axe du trou (pour la vue latérale)
- Supprimer - supprime le symbole sélectionné dans la liste des symboles disponibles
Les symboles des trous doivent être définis avec deux dessins : trou dans la vue et trou dans la section le champ Taille affiche la taille du symbole sur le dessin d’exécution dans les unités de l’affaire (la taille se réfère au symbole présenté sur la vue de dessus ; le symbole sur la vue latérale est ajusté proportionnellement à la taille donnée, mais la longueur du symbole est ajustée à l’épaisseur de la pièce percée)
- la zone Aperçu présente l’aspect du trou en vue et en section
- dans la zone Annotation, vous pouvez définir le mode d’annotation des trous ; les annotations des trous sont créées si l’option Annotation est activée ; Elles peuvent inclure 2 lignes de texte et du texte dans le cadre.
- Forme du cadre - utiliser cette liste pour choisir une forme pour l'encadrement du texte (aucun, arrondi ou rectangulaire).
- La liste Styles du texte contient tous les styles du texte définis dans le fichier au format DWG. Le champ d’édition au-dessous affiche la syntaxe de l’annotation (texte). Il peut contenir les variables ou une chaîne de caractères quelconque définie par l’utilisateur. La partie inférieure de ce champ contient les variables disponibles - un clic sur la variable voulue permet de l’ajouter au commentaire défini dans le champ d’édition dans lequel est positionné le curseur ;
Nombre de trous (%%Holenum) - si cette option est activée, le texte comprendra le nombre de trous dans un groupe de trous
%%Diasym - si cette option est activée, le texte comprendra le symbole &
%%Dia - si cette option est activée, le texte comprendra la valeur du diamètre du trou
%%Boltsign - si cette option est activée, le symbole du boulon est ajouté au texte
%%Bltlen - si cette option est activée, la longueur du boulon est ajoutée au texte
%%Bltclass - si cette option est activée, la classe du boulon est ajoutée au texte
%%Desc - si cette option est activée, l’annotation du boulon est ajoutée au texte
%%fos - si cette option est sélectionnée, la finition de surface est ajoutée
%%connpos - si cette option est sélectionnée, un repère de connecteur (un jeu d'un boulon, d'une rondelle et d'un écrou) est ajouté au texte
%%boltpos - si cette option est sélectionnée, une finition de repérage de boulon est ajoutée au texte
%%washerpos - si cette option est sélectionnée, un repère de rondelle est ajouté au texte
%%nutpos - si cette option est sélectionnée, un repère d'écrou est ajouté au texte
%%washernum - si cette option est sélectionnée, un nombre de rondelles est ajouté au texte
%%nutnum - si cette option est sélectionnée, un nombre d'écrous est ajouté au texte
- si vous activez l’option Groupes à repère commun, lors de la cotation du groupe de trous, le logiciel crée une seule annotation (repère) pour tous les trous dans un groupe ; si cette option est désactivée, les annotations (repères) sont créées pour chaque trou.
