Dans cette partie de la boîte de dialogue, vous pouvez définir les paramètres suivants :
- Style de cote ACAD - sélectionnez un style de cote AutoCAD® qui sera appliqué au style de cote sélectionné. Cette liste contient tous les styles de cote définis dans un fichier au format DWG

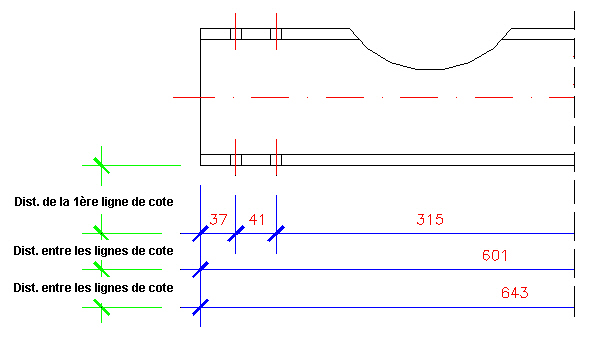

- Distance de la première ligne de cote - spécifiez la distance entre le bord de la pièce cotée et la première ligne de cote générée automatiquement.
- Distance entre les lignes de cote - spécifiez la distance entre les lignes de cote suivantes (voir la figure ci-dessous)
- Prolon. de l’axe hors du bord – dans ce champ d’édition, vous pouvez spécifier la valeur du prolongement de la ligne hors les bords de l’élément de deux côtés de l’élément
- Coupure de pièces - si cette option est active, les éléments longs seront raccourcis sur le dessin d’exécution ; le raccourcissement de l’élément est présenté comme une coupure sur l’élément Le raccourcissement de l'élément s'affiche sous la forme d'un espace dans un élément plus court.

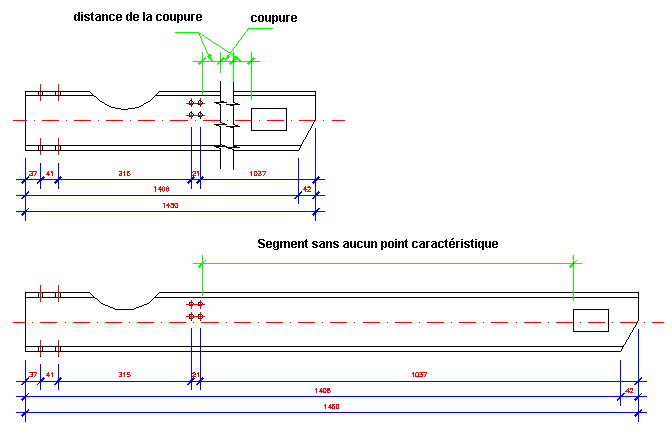

Cette opération de raccourcissement sera effectuée si le segment de l'élément (hormis les points caractéristiques) est supérieur à la valeur de la distance minimale définie par l'utilisateur, sans les détails. La figure ci-dessous illustre le même élément raccourci (partie supérieure du dessin) et non raccourci (partie inférieure du dessin).
De plus, vous pouvez définir le type de ligne de coupure pour l’élément coupé ; la liste contient tous les types de traits disponibles dans le logiciel AutoCAD®, enregistrés dans le fichier au format DWG. La ligne de coupure a la même épaisseur et la même couleur que le contour de l’élément.
Dans le cas où vous coupez un élément, vous pouvez saisir les paramètres suivants (voir la figure ci-dessous) : valeur d'espacement et valeur de la distance de l'espacement (distance entre un point et un espace)
- Arêtes cachées - si cette option est inactive, les arêtes cachées de la pièce sont masquées sur le plan d’exécution ; si l’option est active, les arêtes cachées seront présentées sur le dessin – leurs paramètres sont définis dans les listes de sélection situées à droite de l’option: couleur de ligne, type de ligne, épaisseur de ligne
- Axes - si cette option est inactive, les axes des profilés sont masqués dans le plan d’exécution; si l’option est active, les axes de profilés sont visibles sur le dessin (définissez la couleur de ligne, le type de ligne et l'épaisseur de ligne à droite de l’option). Les axes des profilés sont présentés sur toutes les projections et les axes des plans d'exécution sont prolongés de 5 mm à l'extérieur du bord de l’objet coté
- Pièces utilisateur – si cette option est désactivée, les pièces utilisateur sont cachées sur le plan d’exécution ; si l’option est activée, les pièces sont présentées sur le plan – leurs paramètres sont définis à droite de l’option : couleur de la ligne, type de ligne, épaisseur de ligne
- Paramètres des sections – un clic sur ce bouton ouvre une boîte de dialogue supplémentaire dans laquelle vous pouvez définir les paramètres de l’hachurage de la section et les paramètres de la désignation de la section de la pièce.
Dans le cas des styles pour les groupes de fabrication ou groupes de montage, l’attention est attirée sur le fait que la Distance de la première ligne de cote signifie la distance qui est mesurée jusqu’au côté du rectangle définissant la projection du groupe de fabrication (les côtés du rectangle sont parallèles aux axes du repère local de l’élément).
En cas de modification du style pour le groupe de fabrication, l’option Dessiner pièces dans l’emplacement réel est disponible. Si l’option est désactivée, les projections du groupe de fabrication sont générées dans le repère défini par la pièce principale du groupe ; si cette option est désactivée, les projections du groupe sans générées dans SCG (Système de Coordonnées Global).
