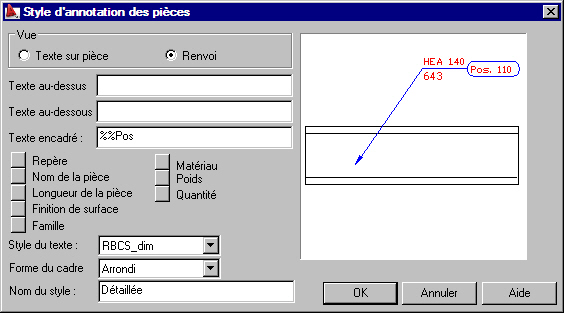

Cette boîte de dialogue sert à définir un nouveau style ou à modifier le style d’annotation des pièces ou des groupes de fabrication.
La boîte de dialogue est ouverte après un clic sur le bouton Nouveau ou Modifier dans la boîte de dialogue Styles d’annotations, si la catégorie Pièces ou Groupes de fabrication a été sélectionnée.
Dans cette boîte de dialogue, vous pouvez définir les paramètres suivants :
- La partie inférieure de la boîte de dialogue contient le champ d’édition qui permet de définir le nom du style
- dans la zone Vue, vous pouvez sélectionner le mode de création du trou sur le dessin :
- Texte sur pièce : un seul champ d’édition Texte est disponible ; dans ce champ, vous pouvez définir l’annotation Le texte peut être encadré par une bordure dont la forme est sélectionnée dans le champ Forme du cadre ; le texte est mis à l’intérieur du contour de l’élément coté (mais il est placé de façon à éviter la superposition des éléments présentés sur le dessin).
- Renvoi : si cette option est sélectionnée, il existe trois champs de modification disponibles : Texte au-dessus, Texte au-dessous, Texte encadré. chaque option peut être librement définie ; les textes peuvent se composer de chaînes de caractères quelconques définies par l’utilisateur -
il est possible d’utiliser les variables disponibles au-dessous - un clic sur la variable voulue permet de l’ajouter au commentaire défini dans le champ d’édition dans lequel est positionné le curseur ;
%%Pos - si cette option est activée, le texte comprendra le repère
%%Name - si cette option est activée, le texte comprendra le nom du profilé ou de la tôle
%%Length - si cette option est activée, le texte comprendra la longueur du profilé ou de la tôle
%%Mat - si cette option est activée, le texte comprendra le nom du matériau de la pièce
%% Weight - si cette option est activée, le texte comprendra le poids de la pièce
%%Quant - si cette option est activée, le texte comprendra le nombre de pièces
%%Surf - si cette option est activée, le texte contiendra le type de finition de la surface de l’élément de la structure (disponible dans la boîte de dialogue Style d’annotation des éléments ; inaccessible dans la boîte de dialogue pour le style d’annotation du groupe de fabrication)
%%Family - si cette option est activée, le texte contiendra le nom de la famille à laquelle la pièce appartient.
- Style du texte - permet de sélectionner la police de caractère utilisée pour les annotations
- Forme du cadre : permet de sélectionner une forme de cadre pour un repère : rectangulaire, arrondie ou aucun cadre
Les textes sur les repères sont mis à l’extérieur des lignes de cote de façon à éviter la superposition des repères sur les autres éléments du dessin et autres repères.
