Vous pouvez définir la géométrie d'un escalier en colimaçon.

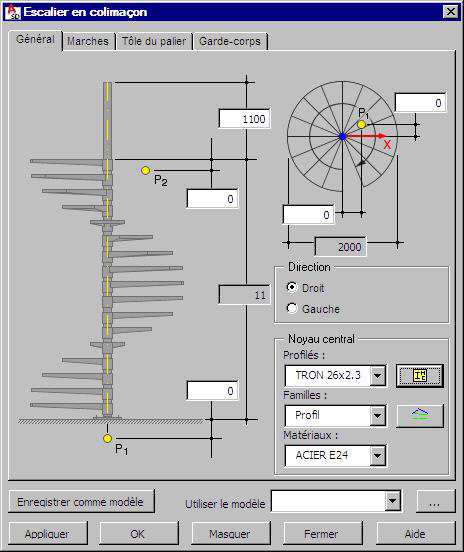

Pour commencer à définir un escalier, ouvrez la boîte de dialogue Escalier en colimaçon comme suit :
- Menu : Acier > Structures paramétrées > Escalier en colimaçon
- Ruban : ASD - Modèle > Structures paramétrées > Escalier en colimaçon
- Barre d'outils : Structures paramétrées > Escalier en colimaçon
Dans la zone de dessin, cliquez pour spécifier un point d'insertion sur le niveau inférieur et un autre point sur le niveau supérieur.
Spécifiez les cotes de base :
- La longueur de l’escalier (hauteur de la cage d’escalier) est calculée à partir de la distance entre les points P1 et P2 définis. Il est possible de déplacer les points P1 et/ou P2 par rapport au niveau supérieur et/ou inférieur de l’escalier.
- De plus, il est possible de définir le prolongement du profilé du noyau central au-dessus du niveau supérieur.
- L’axe de la cage d’escalier dans le plan horizontal se superpose au point P1 indiqué mais il est possible d’effectuer la translation de la cage d’escalier dans le plan horizontal, dans les deux directions.
Pour la direction, indiquez si l'enroulement de l'escalier est orienté vers la droite ou vers la gauche.
Spécifiez les paramètres du noyau central :
- Les profilés disponibles dans la liste de sélection sont des profilés définis dans la boîte de dialogue Liste de profilés. Pour ajouter un profilé à la liste, cliquez sur
. La boîte de dialogue Liste de profilés s'affiche, dans laquelle vous pouvez sélectionner un profilé. - Les familles de profilés disponibles dans la liste de sélection sont des familles définies dans la boîte de dialogue Gestionnaire de familles. Pour ajouter une famille à la liste (supprimer une famille ou modifier ses propriétés), cliquez sur
. La boîte de dialogue Gestionnaire de familles s'affiche, dans laquelle vous pouvez sélectionner une famille. - Matériau
