Cette option permet d’ajuster deux éléments de construction.
L’option est disponible :
- Menu : Acier > Usinage > Ajustage à l’objet
- Ruban : ASD - Modèle > Usinage > Ajustage à l'objet
- Barre d'outils : Usinage I > Ajustage à l'objet
- Ligne de commande : RBCS_FITOBJ
Après la sélection de l’option Ajustage à l’objet, vous devez indiquer deux éléments de construction qui doivent être ajustés : l'objet ajusté et l'objet auquel vous voulez ajuster l’élément sélectionné.

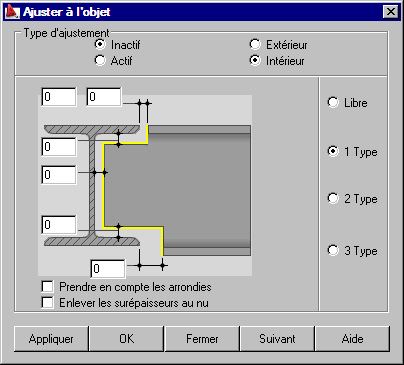

Dans la partie supérieure de la boîte de dialogue, dans le champ Type d’ajustement, vous pouvez sélectionner :
- Inactif - si vous sélectionnez cette option, l’ajustement des objets n’est pas mis à jour après chaque modification de l’objet ajusté et l’objet auquel l’ajustement est effectué.
- Actif – si vous sélectionnez cette option, l’ajustement « se rappelle » de l’objet auquel la pièce a été ajustée ; l’ajustement des objets est mis à jour après chaque modification de l’objet ajusté et l’objet auquel l’ajustement est effectué (après le changement de la position de l’un des objets, les pièces seront automatiquement ajustées - tous les paramètres définis dans la boîte de dialogue sont utilisés) ; si l’objet auquel l’on ajuste la pièce sélectionné sera supprimé, l’ajustement sera aussi supprimé
et la façon d’ajustement des objets :
Externe - mode d’ajustement qui consiste à ajuster un des objets sélectionnés aux contours extérieurs de l’autre objet
Interne - mode d’ajustement qui consiste à ajuster un des objets sélectionnés aux contours intérieurs de l’autre objet
Dans le cas de la sélection du mode interne, quatre possibilités sont proposées :
 |
Libre : mode utilisé pour l’ajustement rapide ; il n’est pas nécessaire de définir les valeurs des paramètres. Si la technologie exige que les paramètres soient définis avec plus de précision, vous pouvez utiliser une des trois méthodes décrites ci-dessous. |
 |
1 Type : la distance entre les éléments ajustés est différente pour les ailes et l’âme de l’élément. |
 |
2 Type : pour ce type d’ajustement, il est possible d’activer/désactiver le chanfrein. L’angle utilisé pour le chanfrein de certains éléments est toujours égal à 45°. |
 |
3 Type : ce type permet d’effectuer l’ajustement des objets avec les ouvertures. Les paramètres de l’ouverture sont : position du centre de l’ouverture, excentrement du centre de l’ouverture et valeur du rayon. Il est également possible de chanfreiner les éléments ajustés. |
La partie inférieure de la boîte de dialogue contient les options suivantes :
- Prendre en compte les arrondies ; si vous désactiver cette option, les arrondies des profilés laminés ne seront pas pris en compte lors de la génération du plan de coupe.

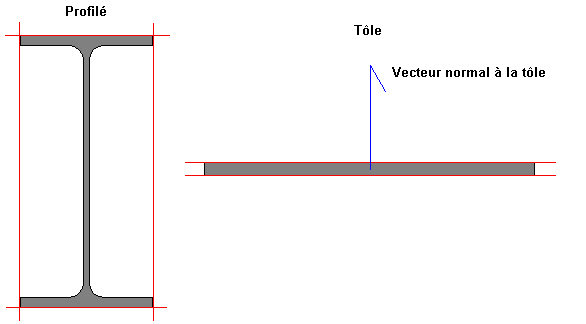

- Enlever les surépaisseurs su nu ; si l’option est activée, la forme de la coupe prend en compte les plans supplémentaires étant le contour de la pièce (profilé, tôle) ; ces plans sont marqués sur les figures ci-dessous par la couleur rouge ; parmi ces plans, le logiciel choisit celui pour lequel la valeur de l’inclinaison du plan par rapport à l’objet ajusté est le plus rapproché à 90 degré.
Le fonctionnement de l’option Enlever les surépaisseurs au nu est présenté sur les figures ci-dessous.
|
Option Enlever les surépaisseurs au nu désactivée  |
Option Enlever les surépaisseurs au nu activée  |
Un clic sur le bouton Appliquer permet d’introduire les modifications des paramètres dans les objets sélectionnés. Un clic sur le bouton OK effectue l’opération de l’ajustement des objets à partir des paramètres définis et ferme la boîte de dialogue.
Un clic sur le bouton Fermer effectue l’opération définie sans enregistrer les dernières modifications.
Un clic sur le bouton Suivant commence l’ajustement des objets successifs.
