Remarque : Les contreventements ont été définis dans le portique 3D (voir Exemple de la définition d'un portique spatial).
Pour définir les contreventements d'un portique 3D :
- Ouvrez une affaire contenant un portique défini (voir Exemple de la définition d'un portique spatial).

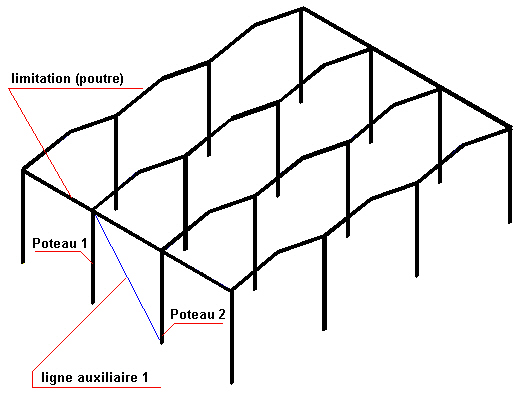

- Dessinez une ligne auxiliaire du contreventement du portique entre deux poteaux à l'aide de la commande AutoCAD® – Dessin > Ligne (voir le dessin ci-dessous). Etant donné que les poteaux sont de la même hauteur, l'autre diagonale sera une image miroir de la diagonale positionnée sur la ligne auxiliaire définie.
- Cliquez sur l'option Contreventement
. - Dans la zone de dessin, sélectionnez les lignes de contreventement, les poteaux et les objets qui définissent les limites verticales pour spécifier la position des contreventements du portique (voir le dessin ci-dessous).
- dans la boîte de dialogue Contreventements, onglet Goussets, sélectionner les paramètres des goussets suivants :
- Pour Type du gousset, sélectionnez Tôle.
- Sous Gousset :
- Pour Matériau, sélectionnez Acier.
- Pour Famille, sélectionnez Tôle.
- Pour Epaisseur, sélectionnez 0.5 (pouces).
- Pour Distance, entrez 2 (pouces).
- Pour Largeur de la tôle, entrez 2 (pouces).
- Sous Position du gousset, sélectionnez Centre.
- Sur l’onglet Gousset central, accepter les valeurs par défaut du gousset.
- Dans l'onglet Diagonales :
- Sélectionnez Contreventement en croix.
- Sous Sélection de diagonales
- Sélectionnez le profilé LP 3.5x3.5x0.25 et le profilé de la famille.
- Sélectionnez Double (profilé à deux membrures).
- Sélectionnez Entretoises.
- Sélectionnez la position des diagonales par rapport au gousset :
- Sélectionnez Première diagonale devant la tôle.
- Pour Type de contreventement, sélectionnez Les deux diagonales coupées.
- Pour Raccourcissement s, entrez 4 (pouces).
- Pour Insertion de la diagonale par rapport à la ligne système du contreventement
- Sélectionnez Milieu.
- Pour Angle de rotation, sélectionnez 0.
- Désactivez Miroir.
- Dans l'onglet Boulons/Soudures :
- Pour Type de connexion, sélectionnez Soudures.
- Sous Soudures, pour Type de soudures pour les goussets et profilés, spécifiez une soudure d'angle de 0.12 pouce.
- Sous l'onglet Cornières, désactivez l'option Générer cornières.
- Dans l'onglet Entretoises, définissez les paramètres d'entretoise à deux membrures :
- Pour Mode de définition, sélectionnez Nombre d'entretoises.
- Pour Type de connexion, sélectionnez Soudures.
- Sous Dimensions de l'entretoise
- Pour la longueur, entrez 4.
- Pour la largeur, entrez 2.
- Définissez 3 entretoises pour chaque membrure.
- Cliquez sur OK.

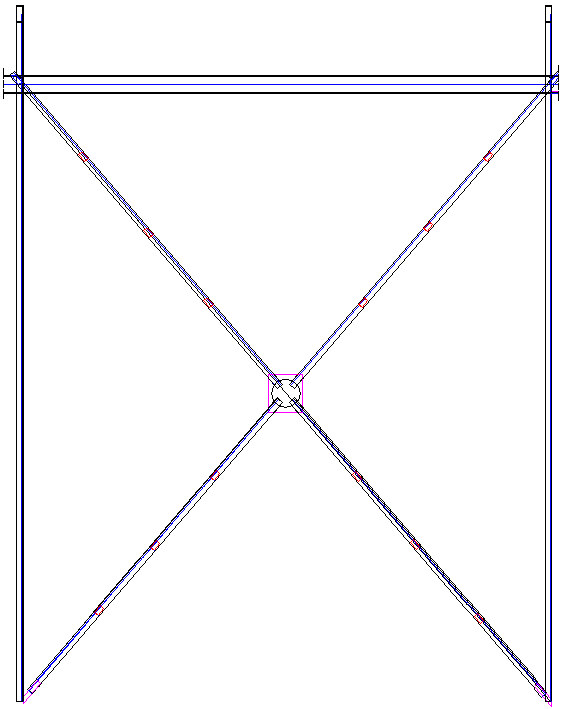

Le contreventement créé avec un fragment du portique est présenté sur la figure ci-dessous.
