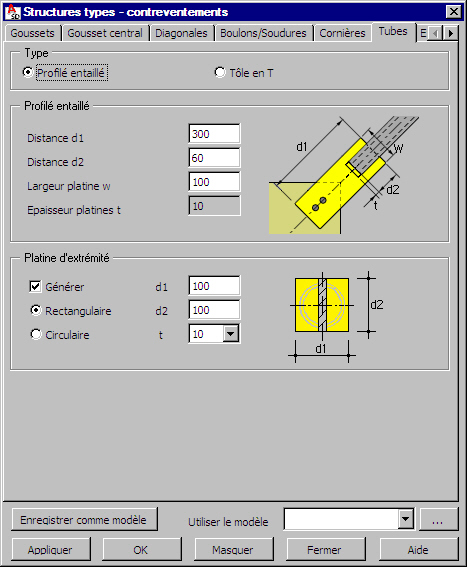

Si vous sélectionnez un profilé tubulaire dans l’onglet Diagonales de la boîte de dialogue Contreventements, l’onglet Tubes est accessible. Les options disponibles sur cet onglet permettent de définir les paramètres d'un assemblage entre les diagonales d'un profilé tubulaire et un gousset.
Sous Type, sélectionnez le type d'assemblage entre la diagonale du profilé tubulaire et le gousset :
- profilé entaillé (tube découpé)
- Tôle en T
En fonction du type sélectionné, les options appropriées deviennent disponibles.
Définir les paramètres du tube découpé (voir le dessin ci-dessous) :
- longueur platine d1
- la distance d2
- la largeur de la platine w
- l’épaisseur de la tôle t – l’épaisseur est identique que pour les goussets.
Définissez les paramètres de la platine de fermeture :
- Générer - sélectionnez cette option pour créer une platine de fermeture
- Rectangulaire
- Circulaire
Dans le cas de l’assemblage par platine en T, il faut déterminer les paramètres suivants (voir la figure ci-dessous) :
- la longueur de la platine d1
- la largeur de la platine w
- le diamètre de la platine d'extrémité de la forme circulaire d2
- l’épaisseur de la platine t - l’épaisseur est identique que pour les goussets.
Sélectionnez Rectangulaire ou Circulaire pour la platine de fermeture.
