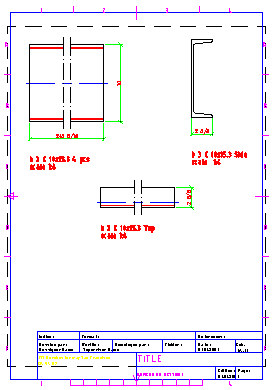

La création des tableaux de nomenclature d'acier sera présentée à partir de l'exemple du dessin créé pour le repérage et la génération automatique des impressions. Après avoir effectué le repérage et la génération des impressions pour le repère b2, vous obtenez le dessin ci-dessous.
Pour générer un tableau de nomenclature acier sur le dessin ci-dessus, il faut :
- Cliquer sur l'option Nomenclature Débits
. - définir le point d’insertion du tableau sur le dessin
- Sélectionner le tableau et après un clic sur le bouton droit de la souris, sélectionner l’option Propriétés de l’objet
- Dans la boîte de dialogue Modification du style du tableau sélectionné, il faut :
- sur l'onglet Sélection du style pour le tableau, modifier la hauteur des lignes du tableau
- Sur l’onglet Options, sélectionner l’option Tableau avec titre
- dans le champ d'édition de la partie inférieure de la boîte de dialogue, saisir un nom (par exemple, Steel table - position b2)
- Cliquer sur le bouton OK dans la boîte de dialogue Modification du style du tableau sélectionné ; le tableau est mis à jour
