Vous pouvez définir la géométrie d'une ferme.
Pour commencer à définir une ferme, ouvrez la boîte de dialogue Structures types – Treillis :
- Menu : Acier > Structures paramétrées > Ferme
- Ruban : ASD - Modèle > Structures paramétrées > Ferme
- Barre d'outils : Structures paramétrées > Ferme
Dans la zone de dessin, cliquez pour spécifier le point de support de gauche et de droite de la ferme.

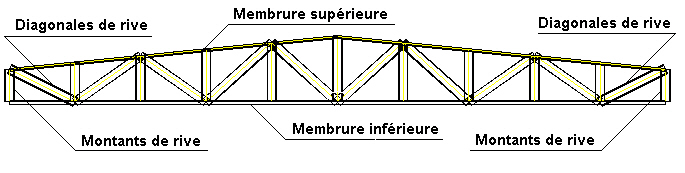

En fonction de l’emplacement de la barre dans la ferme, on peut distinguer six groupes de barres (cf. la figure ci-dessous) :
- membrure inférieure
- membrure supérieure
- diagonales de rive
- diagonales intermédiaires
- montants de rive
- montants intermédiaires.
Pour les barres de la ferme ci-dessus, il est possible de définir les profilés suivants :
- membrure supérieure : profilé en I, en T, tube rectangulaire, tube circulaire ;
- membrure inférieure : comme pour la membrure supérieure et le profilé en U horizontal (tourné) ;
- diagonales et montants : cornière, profilé en U, en I, en T, tube rectangulaire, tube circulaire.

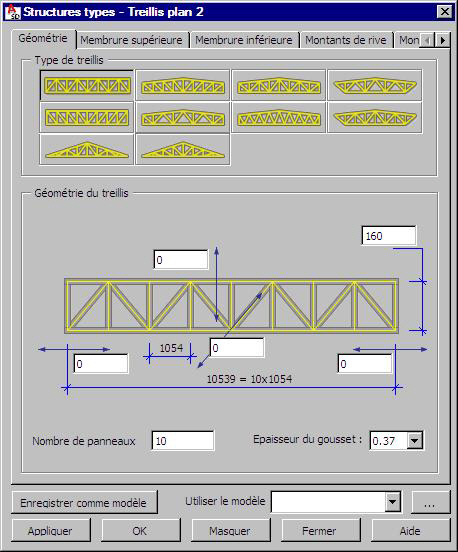

Les options disponibles dans la boîte de dialogue ci-dessus permettent de définir la géométrie du treillis plan.

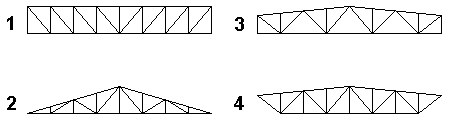

Sous Types de treillis, quatre formes de ferme sont disponibles (voir le dessin ci-dessous) :
- Rectangulaire
- Triangulaire
- A deux trapèzes
- A deux trapèzes (coupée)

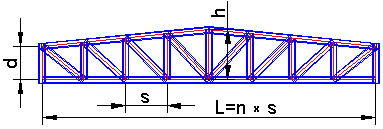

Dans la partie inférieure de la boîte de dialogue, pour les types de fermes, les paramètres géométriques suivants doivent être définis (cf. la figure ci-dessous) :
- hauteur du treillis h
- hauteur d (en deux points d’appui pour le type 3 et 4)
- nombre de panneaux
La longueur L de la ferme résulte des positions des nœuds de support d'une ferme.
Les cotes définies sont les cotes axiales de la ferme.
Une fois les cotes de la ferme définies, cliquez sur l'onglet Membrures pour afficher la boîte de dialogue Ferme - membrures.
