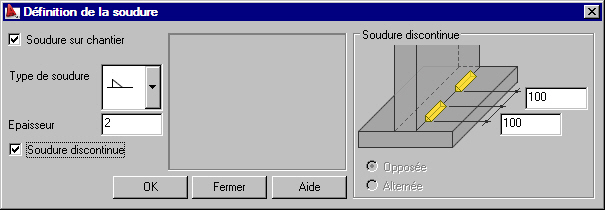

La boîte de dialogue Définition de la soudure présentée sur la figure ci-dessous sert à définir les paramètres des soudures :
Une fois que vous avez spécifié s'il s'agit d'une soudure sur site (ou d'une soudure sur chantier, si les unités anglo-saxonnes sont sélectionnées), vous pouvez définir les paramètres de la soudure :
- type de soudure
- épaisseur de la soudure (calculée automatiquement)
- dimension(s) des bords préparés sont affichées sur un dessin schématique - nombre de dimensions dépend du type de soudure.

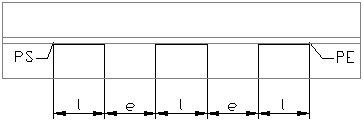

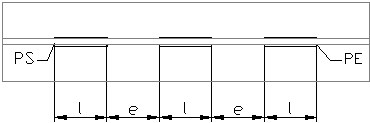

Si vous activez l’option Soudure discontinue, il est possible de définir la soudure d’angle discontinue (qui est composée de plusieurs segments de soudures unitaires). Sur les dessins ci-dessous, on a marqué :
PE - origine de la soudure
PS - extrémité de la soudure
l - longueur des segments de la soudure
e - espacement entre les segments de la soudure
Tous les segments de la soudure ont la même longueur (l) ; les espacements entre les segments des soudures ont également la longueur identique.
Dans le logiciel, les types de soudures discontinues suivantes sont disponibles :
- soudure discontinue unilatérale
- soudure discontinue bilatérale opposée
- soudure discontinue bilatérale alternée
