Remarque : La crinoline a été définie pour l'échelle dont la définition a été présentée dans le chapitre Exemple de la définition d’une échelle.
Pour définir la crinoline, il faut :
- Ouvrez l'affaire contenant l'échelle définie (voir l'exemple de la définition d'une échelle).
- Cliquez sur l'option Crinoline

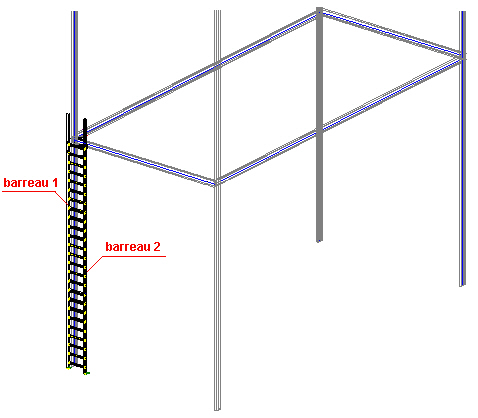

. - Dans la zone de dessin, sélectionnez deux barres de l'échelle définissant la position de la crinoline (voir la figure ci-dessous).

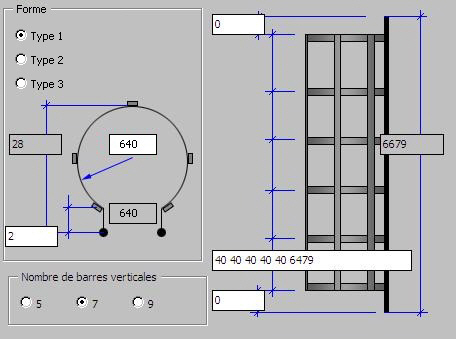

- Dans l'onglet Forme de la boîte de dialogue Crinolines :
- Pour les arceaux et les barres verticales, définissez les profilés (RB 2. 125) et les familles (profilé) auxquels ils appartiennent. Si le profilé RB 2. 125 n'est pas disponible dans la liste des profilés, cliquez sur
et, dans la boîte de dialogue Liste de profilés, sélectionnez RB 2. 125 à partir de la base de données AISC. - Pour la forme de crinoline, sélectionnez Type 1.
- Dans le champ Nombre de barres verticales, sélectionnez 7.
- Entrez les cotes comme indiqué.
- Pour les arceaux et les barres verticales, définissez les profilés (RB 2. 125) et les familles (profilé) auxquels ils appartiennent. Si le profilé RB 2. 125 n'est pas disponible dans la liste des profilés, cliquez sur
- Dans l'onglet Détails :
- Barres verticales situées : A l'extérieur ; épaisseur de la soudure : 3 mm.
- Pour Fixation, sélectionnez Soudé ; épaisseur de la soudure : 3 mm.
- Contact arceau/échelle : Extérieur
- Dans l'onglet Sortie :
- Pour Type de sortie, sélectionnez De face.
- Entrez les cotes comme indiqué.
- Cliquez sur OK.
La crinoline définie est générée pour l'échelle sélectionnée.

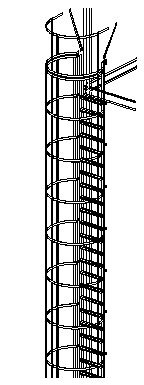

La partie supérieure de la crinoline générée est présentée sur la figure ci-dessous.
