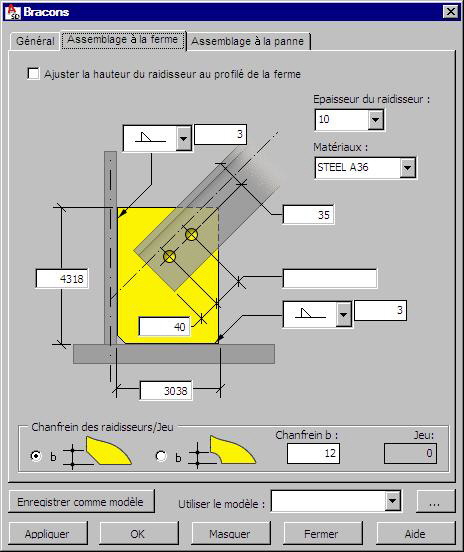

Une fois la géométrie du bracon définie, cliquez sur l'onglet Assemblage à la ferme pour définir les paramètres de l'assemblage.
Dans la partie supérieure de la boîte de dialogue, l’option Ajuster la hauteur du raidisseur au profilé de la panne est disponible ; si vous cochez cette option, le raidisseur sera ajusté à l’aile du profilé de la ferme.
L’assemblage du bracon à la ferme est un raidisseur soudé à la ferme (sur toute la longueur de la ferme ou sur une partie), à laquelle ensuite le bracon est fixé. Pour définir cet assemblage, il faut entrer :
- l’épaisseur du raidisseur
- Matériaux
- les dimensions du raidisseur (hauteur et largeur du raidisseur)
- la dimension du chanfrein du raidisseur
- les paramètres des boulons et des trous de boulons :
- la distance du premier connecteur de l’extrémité du bracon (la dimension A sur la figure ci-dessous)
- les distances entre les connecteurs (les dimensions B sur la figure ci-dessous)
- la distance entre la ligne des connecteurs et le bord du profilé du bracon (la dimension C sur la figure ci-dessous)
- les épaisseurs des soudures.
